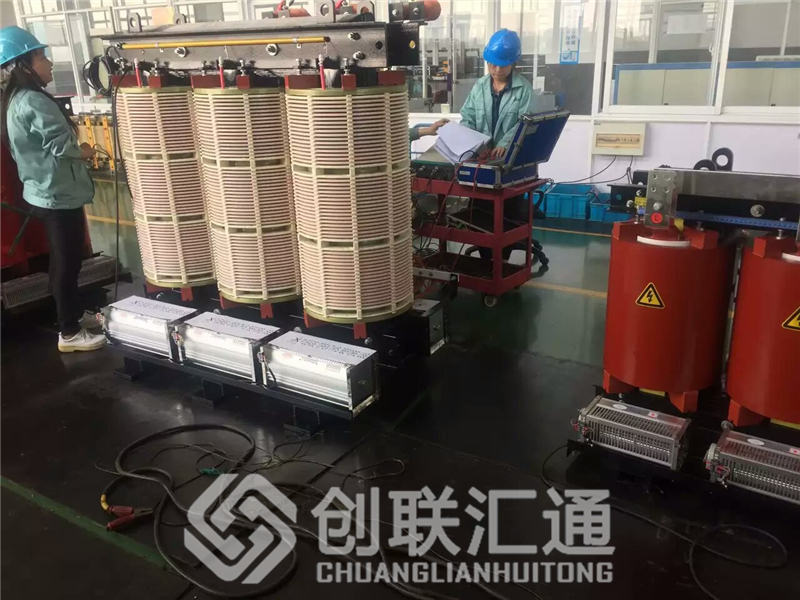

简略的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器.

在结构上可分为两种类型:

(1)固体绝缘包封绕组

(2)不包封绕组

干式变压器结构特点:

1.铁芯

选用优质冷轧晶粒取向硅钢片,铁芯硅钢片选用45度全斜接缝,使磁通沿着硅钢片接缝方向经过.

2.绕组

有以下几种:(1)盘绕式 (2)环氧树脂加石应砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂盘绕式

(一般多选用3,由于它能有用的避免浇注的树脂开裂,提高了设备的可靠性)

3.高压绕组

一般选用多层圆筒式或多层分段式结构

4.低压绕组

一般选用层式或箔式结构
