SGB11系列H级10kv干式变压器

SGB11系列H级绝缘干式变压器采用优质环保材料,先进的生产检测设备按严格的工艺生产而成,具有高性能、高安全、承受热冲击能力强等特点，它适用于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中。如：高层建筑、商业中心、住宅小区、医院、化工厂、核电站、船舶及其它安全性要求防火、防爆、防潮的配电网络与工矿企业供配电系统等重要或特殊环境场所。根据不同的使用环境，可配置不同的防护等级.变压器可按用户需要带有温度控制和温度显示系统，可和温控系统配合使用。

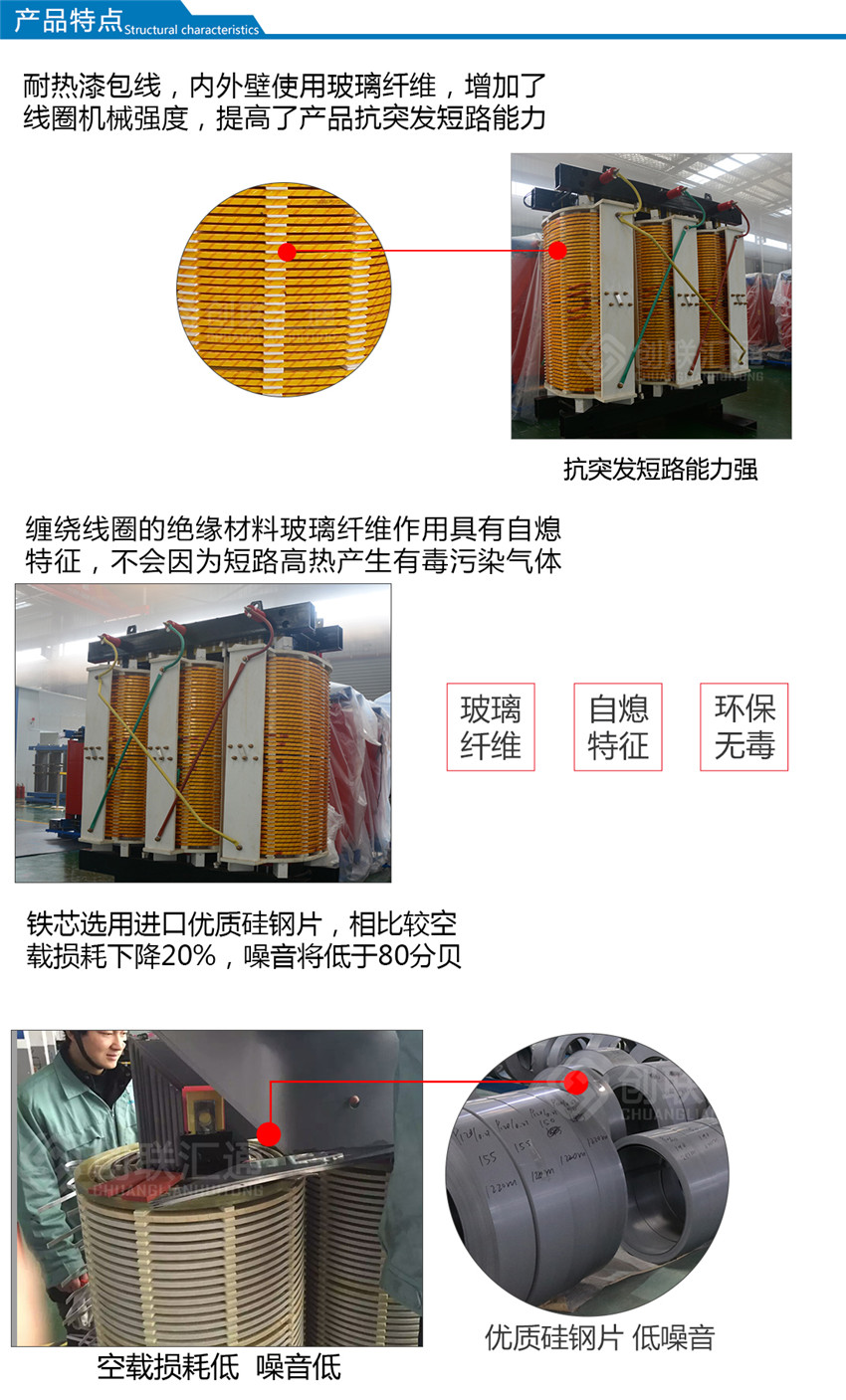

SCB11系列非包封H级干式电力变压器结构特点
    1.独特的瓷绝缘结构，采用绝缘筒和高频陶瓷垫块，不变形。
    2.高、低线圈先用NOMEX绝缘材料，并经VIP真空加压设备多次浸渍特殊配方的H级绝缘，多次烘焙以后，外用高强度绝缘材料密封，并高温固化。高压线圈采用机械强度高，散热条件好的连续式结构。
    3.铁芯采用高导磁性能硅钢片叠装而成，步进式45°全斜结构，绕组与铁芯采用弹性固定装置，使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧、上、下夹件由拉板连接并与底座，绕组固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动强度和降低噪音。
    4.引出线端子固定在绕组上部，分接头在绕组中部，低压线端子为板式导电排，并采用冷压焊。

 SGB11系列非包封H级干式电力变压器性能特点
    1.散热条件好，热寿命长，过负荷能力强，在120%长期过负荷、IP45条件下无强迫风冷，可长期满负荷运行。
    2.安全及阻燃性能，在800℃高温长时燃烧下无烟雾产生。
    3.抗热击能力(可以在-50℃下立即加满负荷)。
    4.防水密封性，良好的增水性、防潮性。
    5.独特的线圈结构和强场计算，使产品几乎无局放产生。
    6.损耗低，节能效果好，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。
    7.寿命期后可轻易将绝缘材料和铜线分离回收利用，不污染环境。

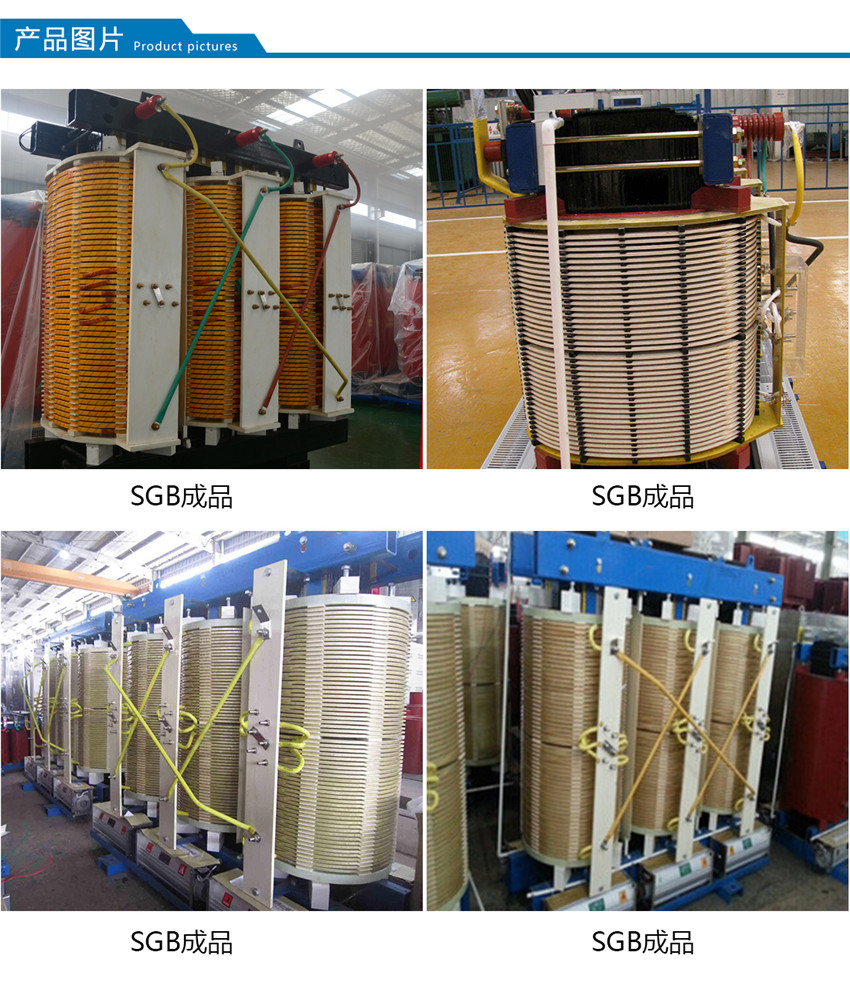

产品图片

产品参数

10KV级SG(B)11型H级绝缘非包封线圈干式变压器主要性能参数：

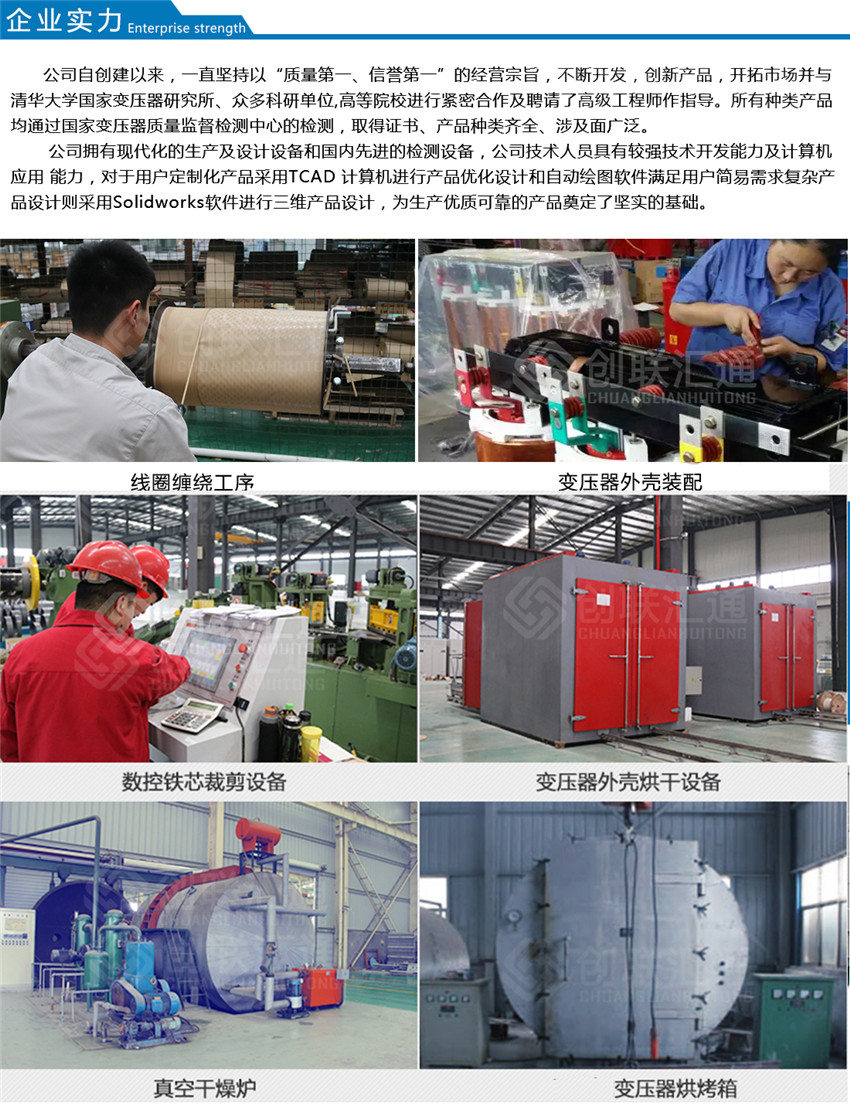

企业保障
