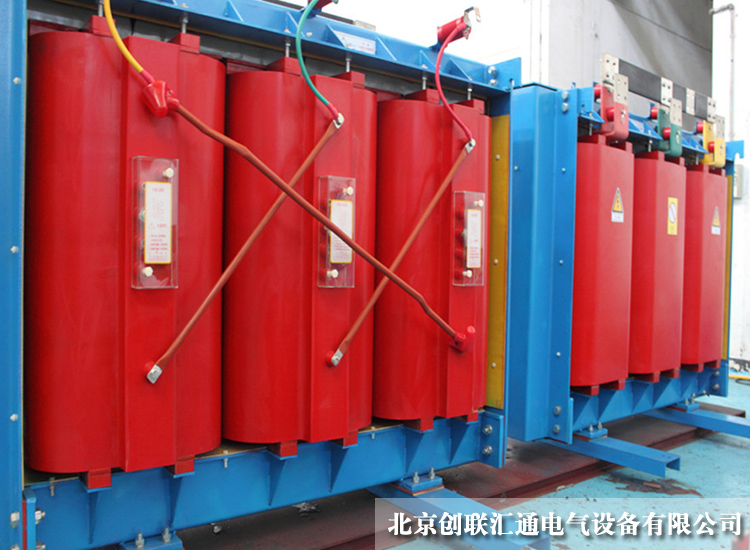

ZSCB10干式整流变压器

干式整流变压器，包括原边绕组和副边绕组，原边绕组为一高压绕组，星形连接；副边包括一个中压绕组和一个低压绕组，中压绕组为星形连接，与滤波器支路相连，低压绕组为三角形连接，接整流器。本实用新型能够达到谐波屏蔽及无功补偿的作用，根据磁动势平衡理论，阀侧绕组谐波电流产生的磁动势基本上被中压绕组感应的相对应次数的谐波磁动势相抵消；中压绕组的等效阻抗与其他绕组等效阻抗相比很小，有利于滤波器的调谐；集变压器功能与滤波器功能于一身，对改善变压器性能，降低变压器损耗都有明显的效果。本实用新型提高了变压器的性能，这是以往传统整流变压器所不具备的。

 ZSCB10干式整流变压器采用优质材料,先进的生产检测设备按严格的工艺生产而成。是一种电气强度、机械强度、耐热强度很高的干式变压器。ZSCB10干式整流变压器具有可靠性高，使用寿命长的特点。适用于光伏发电场、化工橡胶行业等。根据不同的使用环境，可配置不同的防护级。ZSCB10干式整流变压器特点是原边输入交流，而副边输出通过整流元件后输出直流。 作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。它具有以下优点：

1、电气性能稳定：产品结合负载特点和电网电压波动、大气过电压情况，根据整流变压器的负载状况，确定合理、可靠的绝缘水平和绝缘模型，充分保证产品的电气性能可靠和稳定。产品环境安全系数≥1.67。

2、动稳定程度高：产品绕组有较高的机械强度，具有较强的抗突发能力，以满足极恶劣的负载环境。在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。


3、热稳定性好：先进的产品设计，严格控制产品的发热部位及较热点温升，并留有充分的温升裕度，如需要可在线圈内加添轴向油道，根据线圈负载损耗值选择冷却方式并合理分配油流量，达到较佳冷却效果，主要温升指标均比标至少低5℃。






                                                     北京创联汇通变压器厂家专业生产各类变压器，产品均通过CE,ISO9001等认证，性能稳定,经久耐用。
