SCB10干式变压器产品特点

SCB10干式变压器产品特点安全，难燃防火，无污染；真正的免维护，综合运行成本低；防潮性能好； 可在100%湿度下运行；安装简单，可安装在环境恶劣的场合；损耗低，局部放电量小，噪音低，散热能力强；过载能力强；抗短路能力强；配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障

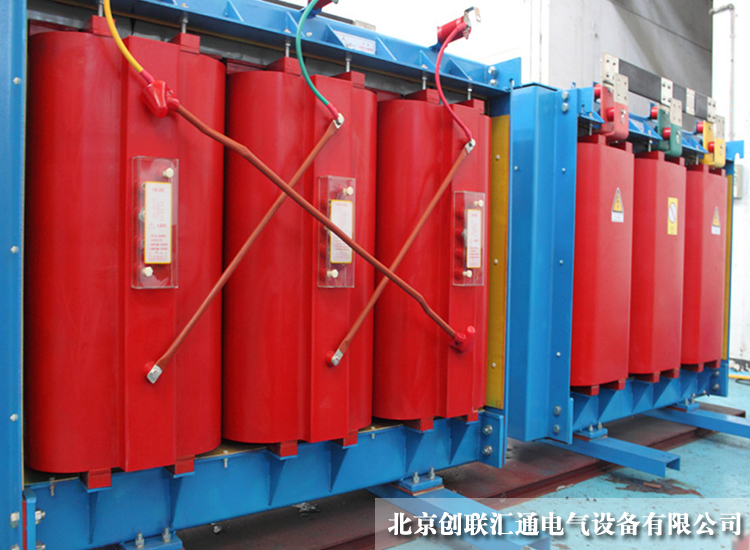

SCB10环氧树脂浇注干式变压器特点：

 1.线圈由铜线或箔缠绕，无纺布和亚胺膜线用作原料。无纺布和亚胺薄膜丝具有相对薄的绝缘厚度和高耐压性的特性，并且卷绕体积小。较理想的电气产品绕线材料，具有高输出和高可靠性。耐高压，环氧树脂无填料真空干燥，脱气除湿，整体铸造，机械强度高，耐短路，抗冲击性强。

2.制造工艺，线圈在高精度箔绕机上绕制，绕制时在线圈外层铺放玻璃丝纤维，线圈绕制完毕后进行真空干燥，整个浇注及固化过程由微机控制，严格按固化完成，所以过程可在计算机终端监视，并由计算机根据情况自动调整，精密的设备，严格的控制制造过程，使浇注线圈无气泡、空穴，局部放电量小。

3． 箔式线圈对于低压，大电流线圈，其短路时短路应力较大，同时低压匝数少，低压电流越大，采用线绕其安匝不平衡问题越突出，散热效果也不好，而低压线圈采用铜箔绕制，首先箔绕不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时轴向应力较小，工艺上可容易设置多层风道貌岸然，解决其散热问题，引线焊接在箔绕机上采用氩气保护焊接，精度高，焊接电阻小，无外部焊接过程，绕制完毕后端部用树脂密封固化。

4.高压绕组和中间分接头的较好端嵌有铜插件。钢材好，易移，美观整洁。

5.铁芯：铁芯采用新型WISCO 120优质冷轧硅钢片，三阶全倾斜接头结构，芯柱捆绑F级无纬带，铁芯表面采用环氧树脂密封，减少空载损耗（空载负荷损失可达到负差），空载电流和铁皮噪声，夹子和紧密配件采用特殊表面处理，夹具和线圈由弹性件夹紧，使线圈处于稳定的压缩状态，以减少噪音。这进一步改善了产品的外观质量。

6.芯体采用新型WISCO 120冷轧硅钢片，45度全倾斜多步缝。表面覆盖有树脂绝缘涂层，以防止潮湿，生锈和噪音。

7.SCB10环氧树脂浇注干式变压器是根据自冷却设计的。在整个铸件的高低压盘管壁内有纵向空气管道。它可以配备强制风冷装置（冷却风扇）和强制风冷。在设备之后，输出容量可以增加20％。

8.使用恒温器，将铂电阻器（Pt100）放置在低压线圈顶部的预埋孔中。为了监测变压器绕组的温升，冷却风扇自动启停，并提供故障报警，超温报警和超温跳闸功能，为干式提供可靠的过载保护装置。变压器，从而提高干式变压器运行的安全性。

9温控系统和风冷系统：采用横流顶吹冷却风扇，具有噪音低，风压大，外形美观的特点，提高了变压器的过载能力。温度控制采用智能温度控制器，提高变压器运行的安全性和可靠性
