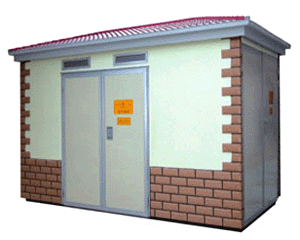

10KV箱式变电站的特征

在城市电力电网建设中，要求高压直接进如城区，高压深入负载中心减少低压供电半径，而且在城市关键干道完成电缆化，规定所运用的电气设备需具备智能化、微型化、防火等服务，并要求外形美观，而组合型变电站和自带式变电站是很经济、便捷、高效的设备之一。因而，这类组成产品在城市配网和负载聚集场地中得到了广泛应用。

10KV箱式变电站一般是为了减少变电站的占地面积和投资，将小型变电站的高压电气设备、变电器和低压操纵设备、电气测量设备等组合在一起，在工厂内成套生产组装成厢式总体结构。箱式变电站组成设备一般分为多个间距并各自有往外打开的门，箱式变电站厂家介绍说设备一般由下列各部分组成:

1．入线部分:包含高、低压路线和电缆;

2．变压器室部分:包含变电器以及配件;

3．高压室部分:包含高压隔离开关、断路器、负荷开关、断路器、绝缘设备、避雷器等。

4．低压设备部分:包含空气开关、刀闸开关、断路器、低压避雷器等。

5．维护及自动控制设备:包含设备的所有主保护及保护装置、直流部分、信号设备、操作(操纵）电源;

6．基本及接地部分:含接地极和设备基本、防雷设备以及联接部分;

7．仪表及计量部分:互感器、电压互感器以及计量仪表;

8.控制系统：箱式变电站采用先进的SCADA系统，可以实时监测电力系统的运行状态，控制和调整各种设备的运行参数，提高设备的运行效率和安全性

9．壳体、标示、序号及其它。

箱式变电站的特性:箱式变电站占地面积小，一般箱式变电站占地仅是3.5m10m。适合在一般负载密集的厂矿企业、港口和居民小区等地方，能使高电压供电延伸至负载中心，降低低压供电半径，减少耗损，可减少当场施工周期，投资少,但低压供电线路偏少，—般为4~6路。选用全密封变压器和SF6开关柜等新型设备时,能延长设备维修周期，乃至可达到免维护规定。外形新奇美观，能与变电站周围环境互相协调。
