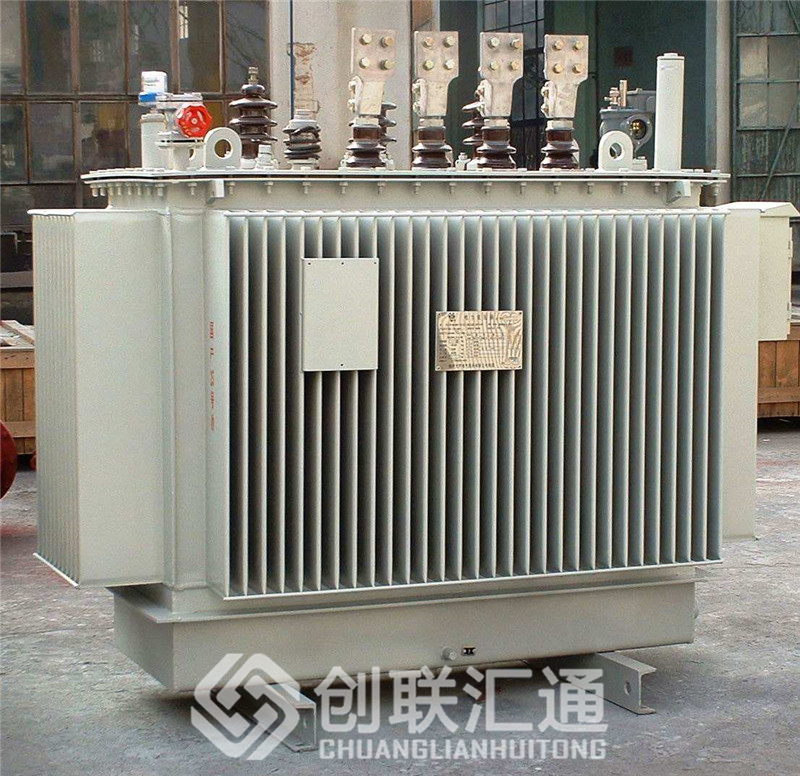

10千瓦s13 油浸式变压器

10KV级S13新型油浸式变压器是我公司设计和生产的新型节能变压器产品之一。高新技术加工铁芯产品大容量不受限制，全新的结构设计和工艺优化大大降低了空载损耗，与S11型产品比较，S13型产品空载损耗平均降低了20%以上。

一、配电变压器发展概述及趋势

 配电变压器用于向配电网直接供电，在国内外都属于应用面广、用量大的产品。配电变压器的安全可靠性、技术性能及经济指标与国家经济建设及城乡居民的安全供电有着密切关系。


我国是能源消费增长较快的国家之一，同时也是能源紧缺国家，节能是我国资源节约型社会的一项必不可少的国策。变压器产品的创新开发以达到节能降耗的目的自然成为了变压器行业发展的一个必然的趋势。自八十年代我国推广的节能产品S7型变压器以来的十多年时间里，由于变压器制造技术的不断进步，新技术、新材料、新工艺的采用，使设计制造更低损耗的变压器成为可能。


首先推出了10kV级新S9型变压器，节能效果显著，迅速得到行业内各厂家以及用电部门的强力响应原国家机械工业部、国家发改委、国家科委于98年3月12日发文，要求淘汰S7型变压器，改善S9型、推广S11型变压器。

变压器在30年有效周期寿命内，变压器的运行成本要高达制造成本的6-7倍，而能耗是运行成本的主要组成部分，中国南方电网有限责任公司2007年企业标准《配电变压器能效标准及技术经济评价导则》将变压器的能效水平划分为：能效限定值、目标能效限定值、先锋能效限定值三个等级。


确定的变压器能效限定值为现在生产的S11型产品，目标能效限定值相当于S13型产品。其中变压器目标能效限定值对油浸变压器开始实施期限分别规定为4年。先锋能效限定值是*变压器未来节能降耗的发展方向。


因此，开发S13型变压器符合国家的节约能源政策，对减少废气排放均有重要作用。
同时，不断创新开发可靠、节能、低成本的变压器，是一个不断的过程，是企业发展、社会进步的一个持续方向。


二、10KV级S13新型油浸式变压器主要技术指标
型号：S13-M-30~1600/10
额定容量：30～1600kVA
额定电压：11、10.5、10、6.3、6±5%或±2×2.5%kV/0.4kV
联接组别：Dyn11或Yyn0
冷却方式：ONAN（油浸自冷）
绝缘耐热等级：A级
绝缘水平：按GB311.1—1997  《高压输变电设备的绝缘配合》


10KV级S13新型油浸式变压器产品水平:10KV级S13新型油浸式变压器技术性能水平按JB/T3837-1996《变压器类产品型号编制方法》执行。产品符合GB1094.1.2-1996；GB1094.3.5-2003《电力变压器》要求，与现行*GB/T6451-2008比较，空载损耗下降50%；
10KV级S13新型油浸式变压器产品与现行的S11型比较：空载损耗平均下降了37％。噪声水平与现行*JB/T10088-2004比较平均下降20%，产品性能水平达到国内*水平。


产品性质及关键技术：10KV级S13新型油浸式变压器是我公司在原S11配电变压器基础上，通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式，自主开发的产品。其关键技术是通过对铁心及线圈结构的优化创新设计，达到降低空载损耗及噪音的目的。


三、10KV级S13新型油浸式变压器试制验证请况

2008年通变公司组织生产的产品样机S13-M-315/10 与S13-M-1000/10各一台，送国家变压器质量监督检验中心，进行了例行试验、型式试验和特殊试验，试验项目齐全，试验方法符合标准要求，产品的各项性能指标符合GB/T 6451-2008《油浸式电力变压器技术参数和要求》，试验结果合格。
2009年1月S13-M-30～1600/10系列配电变压器通过省级新产品鉴定合格。


技术经济分析

10KV级S13新型油浸式变压器，由于采用了新技术、新结构和新材料，在平均制造成本略有降低的情况下，产品的可靠性得到了加强，产品的技术性能水平大幅度提高。与GB6451-1995标准（S11型）相比，空载损耗下降了37.5%（一台500kVA一年可节电1728度），负载损耗下降了0%，空载电流下降了0%，十年变电成本下降了14.5%，如果用S13型代替S11产品，其经济效益和社会效益都是相当显著的
