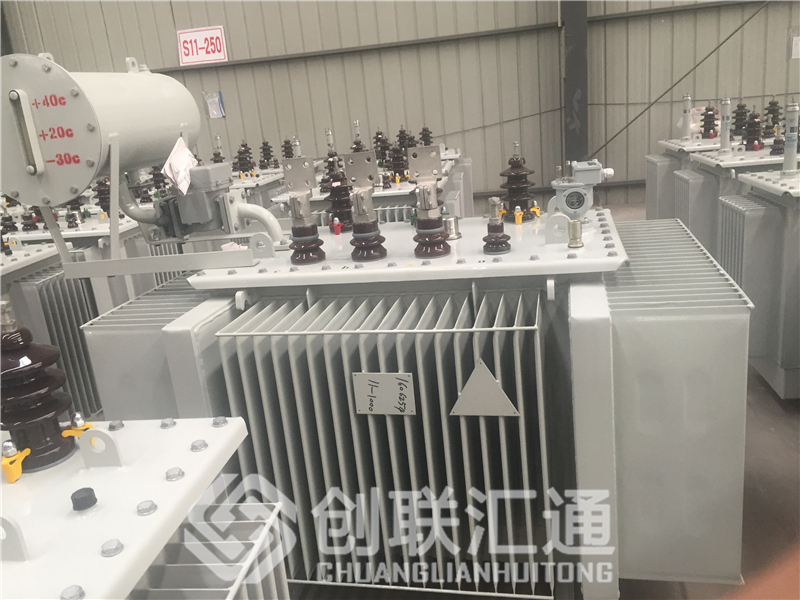

SH15-800kva系列非晶合金油浸式变压器
文章来源:北京创联汇通电气 发布时间： 2023-05-16 11:09:09
导读：SH15-800kva非晶合金油浸式变压器产品，作为一种节能的新技术配电设备，节能功效主要源自采用了一种新型的、具有优异软磁性能的材料，铁基非晶合金及严格的设计和制造工艺非晶合金带材含铁78%-81%、含硼13.5%、含硅3.5%-8%，另外还含微量的镍和钴等金属元素非晶合金变压器的空载损耗非常低，仅为S9型硅钢变压器的20%，相
SH15-800kva非晶合金油浸式变压器是一种低损耗、高能效的电力变压器。此类变压器以铁基非晶态金属作为铁芯，由于该材料不具长程有序结构，其磁化及消磁均较一般磁性材料容易。因此，非晶合金变压器的铁损(即空载损耗)要比一般采用硅钢作为铁芯的传统变压器低70-80%。由于损耗降低，发电需求亦随之下降，二氧化碳等温室气体排放亦相应减少。基于能源供应和环保的因素，非晶合金变压器在中国和印度等大型发展中国家得到大量采用。
SH15-800kva非晶合金油浸式变压器，在新农村建设和城市电网改造中，非金变压器技术在降耗方面大有可为，市场前景十分广阔。
SH15-800kva非晶合金油浸式变压器的最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁芯本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。除此设计思路外，还须遵循以下三点要求：
(1)由于非晶合金材料的饱和磁密较低，在产品设计时，额定磁通密度不宜选得太高，通常选取1.3～1.35T磁通密度便可获得较好的空载损耗值。
(2)非晶合金材料的单片厚仅为0.03mm，所以其叠片系数也只能达到82%～86%。
(3)为了使用户能获得免维护或少维护的好处，现把非晶合金配电变压器的产品，都设计成全密封式结构。
广泛采用的新S9型配电变压器，其铁心所采用的导磁材料通常为30Z140高导磁冷轧硅钢片，其饱和磁密比非晶合金高，产品设计时所选取的磁通密度通常在1.65～1.75T之间。这也就是非晶合金铁心配电变压器比新S9型配电变压器空载损耗低的一个主要原因
