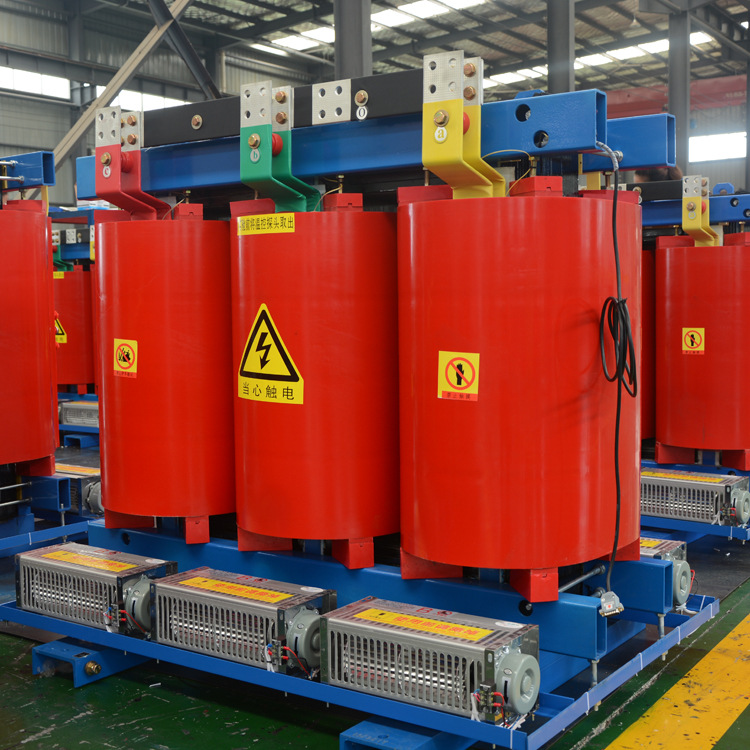

scb9 scb10 干式变压器结构特点
文章来源:北京创联汇通电气 发布时间： 2019-04-16 08:55:42
导读：干式变压器在各大领域中都是广泛应用的，可以大家对它的结构特点有什么了解吗？今天就已 scb9干式变压器 ，scb10干式变压器为例来讲解下： 一.铁芯 采用优质冷轧晶粒取向硅钢片，
干式变压器在各大领域中都是广泛应用的，可以大家对它的结构特点有什么了解吗？今天就已scb9干式变压器，scb10干式变压器为例来讲解下：
一.铁芯
一.铁芯
采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全倾斜接头，使磁通量沿硅钢片的接合方向通过。
绕组
有以下内容：
（1）绕线型
（2）环氧树脂加石英砂填充和浇注
（3）玻璃纤维增??强环氧树脂浇铸（即薄绝缘结构）
（4）多股玻璃浸渍环氧树脂缠绕型（通常使用3种，因为它可以有效地防止浇注树脂开裂并提高设备的可靠性）
（1）高压绕组
通常，使用多层圆柱形或多层分段结构。
（2）低压绕组
层或箔结构
1.干式变压器形式：
1.开放式。它是一种常用的形式，它的身体与大气直接接触。
适应相对干燥洁净的房间（当环境温度为20度时相对湿度不应超过85％），一般有两种冷却方式：空气自冷却和空气冷却。
2，封闭式。主体处于封闭的外壳中，不与大气直接接触。 （由于密封。散热条件差。主要用于采矿，是防爆型）
3，铸造类型。环氧树脂或其他树脂浇铸作为主要绝缘材料，结构简单，体积小。适用于容量较小的变压器。
二，干式变压器的特点和结构
与油式变压器相比，干式变压器没有火灾，爆炸，污染等问题，因此电气规格和程序不要求干式变压器放置在单先的房间内。特别是在新系列中，损耗和噪声已经下降到一个新的水平，变压器和低压屏幕被放置在同一个配电室。
三，干式变压器温度控制系统
干式变压器的安全运行和使用寿命在很大程度上取决于变压器绕组绝缘的安全性和可靠性。绕组温度超过绝缘耐受温度，绝缘被破坏，这是变压器不能正常工作的主要原因之一。因此，监控变压器的运行速度及其报警控制非常重要。
四，干式变压器保护
干式变压器可根据环境特性和保护要求从不同的外壳中选择。 IP23保护套通常用于防止直径大于12mm的固体异物和大鼠，蛇，猫和鸟等小动物，这些动物会引起短路停电等恶性故障，并为带电部件提供安全屏障。如果变压器需要安装在室外，IP23是可选的。除上述IP20防护功能外，保护外壳还可防止水滴进入垂直线的60°范围内。但是，IP23外壳会降低变压器的制冷量，选择时要注意降低其工作容量。
五，干式变压器冷却方式
干式变压器冷却方式分为自然风冷（AN）和强制风冷（AF）。当自然风冷时，变压器可以在额定容量下连续运行很长时间。强制风冷时，变压器输出容量可提高50％。适用于间歇性过载运行或紧急事故过载运行;由于过载时过载和负载电压升高，处于非经济运行状态，因此不应进行连续连续过载运行。
六.干式变压器的过载能力
干式变压器的过载能力与环境温度，过载前的负载条件（启动负载），变压器的绝缘散热，加热时间常数有关。如有必要，可以从制造商处获得干负荷过载曲线。
目前，中树脂绝缘干式变压器的年产量已达到10,000 MVA，成为世界上干式变压器产量和销量较大的家之一。具有低噪音（2500kVA配电变压器噪声已控制在50dB以内），节能（空载损耗降低25％）SC（B）9系列的推广应用，使得我干式变压器性能指标及其应用制造技术已达到世界先进水平。
随着干式变压器的推广应用，其制造技术也取得了长足的进步。可以预见，未来的干式变压器将在以下几个方面得到进一步发展。
1.节能低噪：随着新型低成本硅钢片的推出，铝箔绕组结构，阶梯铁芯接头，环保要求，噪声深入研究，以及计算机优化设计，新材料，引入了新的流程和新技术。将使未来的干式变压器更节能，更安静。
2，高可靠性：提高产品质量和可靠性，将是人们不懈的追求。
（1）环境特性认证：基于欧洲标准HD464，干式耐候性（C0，C1，C2），耐环境性（E0，E1，E2）和耐火性（F0，F1，F2）的特性研究变压器。有认证。
3，大容量：从50~2500kVA配电变压器型干式变压器，到10000~20000kVA / 35kV电力变压器扩容，随着城市电力负荷的不断增加，城市网络变电站越来越深入城市中心，居民区，大型厂矿等负荷中心，35kV大容量社区中心电力变压器将得到广泛应用。
4.多功能组合：从单个变压器到多功能组合变压器，带风冷，保护外壳，温度计算机接口，零序变压器，电能计量，封闭母线和侧出口。
5，多场开发：从配电变压器，到电厂电力变压器，励磁变压器，地铁牵引整流变压器，大电流电炉变压器，核电站，船舶和石油生产平台等特种变压器和多 - 用途区域。其中，城市地铁和轨道交通干式牵引变压器有三级电压分别为10,20和35kV，容量分别为800,2500和3300kVA。减少谐波污染，从12脉冲整流到24脉冲整流;世界上较大的长江三峡840,000千瓦发电机励磁变压器由顺德工厂研制成功，并通过了家认可。
可以预见，21世纪配电变压器将是一种树脂绝缘干式变压器，具有优越的性能，低噪音和节能。
七，干变压器过载能力
干式变压器过载能力和环境温度，过载前的负载条件（启动负载），
变压器的绝缘散热与加热时间常数有关。如有必要，可以从制造商处获得干燥变化的干负荷曲线。如何使用其过载能力？作者提出了两点供参考：
1.可以适当减少选择计算变压器容量：充分考虑某些钢轧，焊接设备等短期冲击过载的可能性 - 尝试通过使用干式强过载能力来降低变压器容量变压器;不均匀的负荷场所，如夜间照明住宅区，文化娱乐设施，空调和日光商场等，可以充分利用其过载能力，适当降低变压器容量，使其主力运行时间是满载或短期过载。
2.它可以减少备用容量或单元数量：在某些地方，变压器的备用系数要求很高，这使得项目的变压器可选并具有大量的单元。考虑到备用容量，可以压缩干变的过载能力;在确定备用单元的数量时也可以减少它。当变压器处于过载运行状态时，请务必监控其工作温度：如果温度升至155°C（发出报警），应采取减载措施（减去一些次级负载），以确保主电源安全供电。
大家对SCB9干式变压器,SCB10干式变压器的结构特点了解了吗？如有更多咨询请投递邮箱： wang001_bjclht@163.com
