什么是箱式变电站

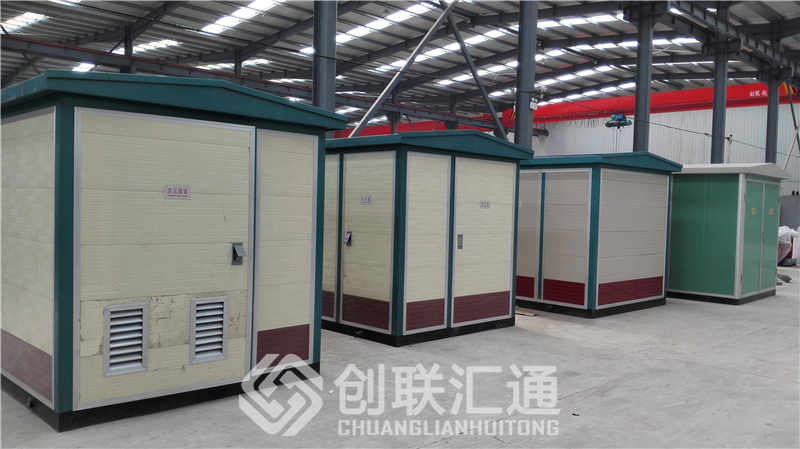

什么是箱式变电站?箱式变电站，又称预装式变电站。是一种高压开关设备、配电变压器和低压配电设备，按布线方案必须布置在工厂室内、室外一体的紧凑型配电设备，将降压变压器、低压配电等功能有机地结合在一起，安装在防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢箱内。特别适用于城市网络建设和改造，是民用变电站兴起后的一种新型变电站。箱式变电站适用于矿山、工厂、油气田、风电场等场所。它取代了原有的民用配电室和配电站，成为一种新的成套变配电设备。

箱式变电站是将高压开关柜配电变压器、低压开关柜、电能计量设备和保护装置按一定的布线方案组合在一个或几个箱体内的紧凑的成套配电装置。适用于额定电压10/0.4kV三相交流系统，作为线路和配电。

与同等容量的欧洲箱体相比，美国箱体的结构更加合理。由于欧式箱是将变压器与普通高压电器设备安装在同一个金属外壳箱内，变压器室温非常高，造成散热困难，并影响输出;另一方面，普通的高压负载开关和熔断器以及低压开关柜都是在箱内使用的，所以欧洲箱在可变体积上更大。美国换箱与欧洲换箱结构不同。从布局上看，低压室、变压器室、高压室不是一种字体布局，而是一种产品字体布局。从结构上看，箱体前部分为前后高低压操作区间两部分，操作区间包括高低压接线端子、负载开关操作手柄、空载调节器节点开关、插拔保险丝、油位计等;后方为充液槽和散热器，变压器绕组、铁芯、高压负载开关、熔断器装入变压器槽内。

箱式变电站安装、运行注意事项箱式变电站的壳门应向外打开，并应有把手、暗闩、锁等，应防锈。变机房应以自然通风为主，并给出箱内温度与变压器输出的关系。可根据需要在变室内安装室温监测装置和自启动通风冷却装置，保证变压器在规定的环境条件下满负荷运行。变压器应从箱体顶部或侧门进入。箱变的噪声级不得大于规定的变压器噪声级。机箱外壳无论是采用金属材料还是非金属材料，外壳的金属框架均应良好接地，有接地端子，并有接地标志。

箱式变电站主要采用自然空气循环冷却。因此，它的周围不应有非法堆放，特别是变压器室的门不应堵塞，还要经常拆除百叶窗上的通风口上的附件，以确保所有电气设备不超过允许的最高温度。低压断路器跳闸前应检查跳闸原因。如果故障发送不成功，有必要在发送电源之前彻底查找故障原因并消除故障，以防止事故扩大。箱变高压配电室应安装氧化锌避雷器，安装方式应便于试验和拆装更换。箱式变电站的楼板应放置在较高的地方，不宜放置在低洼的地方，以免雨水涌入箱体内，影响设备的运行。浇筑混凝土平台时，应在高、低压侧留有空隙，以便敷设电缆进、出口线路。在挖掘基础时，如果地面是垃圾或盆栽土堆积形成的，则需要挖掘固体土，然后回填较好的土并夯实，然后填充混合物或炉渣，以确保基础稳定。
