分析美式箱式变压器

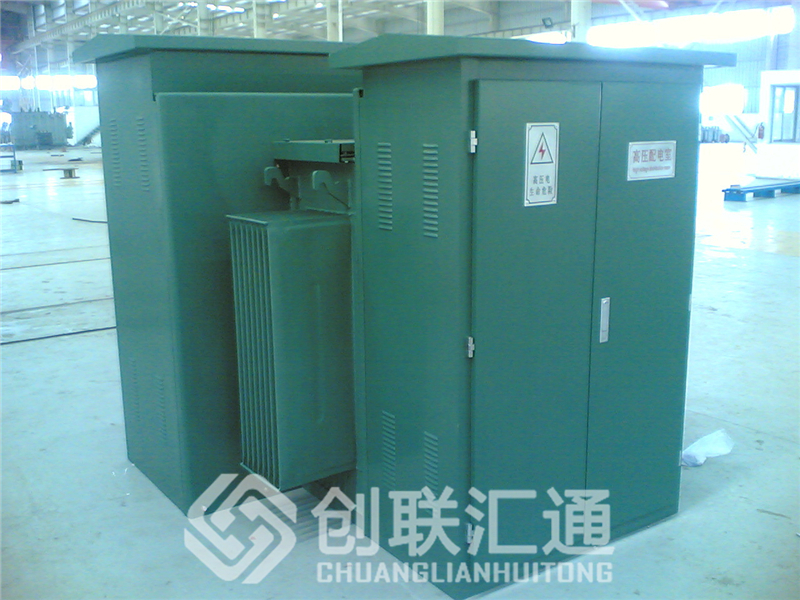

箱型变压器:相当于一个组合式(箱型)变电站。箱式变压器为框架结构，用型钢焊接而成，框架外覆有铝合金板，并涂有特殊油漆层，使其具有较强的机械性能、耐候性、耐腐蚀性。组合式(箱式)变电站为整体结构时，箱体用钢板分隔成三个相对独立的室室，即高压室、变室和低压室。每个房间的照明都会随着门的打开而自动关闭。

组合式变电站(箱式)顶部设有隔热层。在高温寒冷地区，箱内温度容易积累变化，故可在箱体周围加装保温层。为保持箱内温度稳定，变机房和低压机房均设有自动温控装置。组合式(箱式)变电站可有效防止小动物入侵。变压器的维护很容易推进和拉出一个可拆卸的小车。箱体底座两侧设有四个相应的可拉可推的升降螺栓，顶檐两侧设有四个功能相同的支座，可整体升降运输。

组合式(箱式)变电站，是由高压开关柜、电力变压器、低压开关柜三部分组合在一起而构成的一整套室外、油变配电装置。该产品具有成套性强、占地面积小、投资小、安装维修方便、外形美观、耐候性强等特点。广泛应用于高层建筑、小区、矿山、油田、公共配电、车站、码头等企业及临时用电场所进行配电。

设备特点:全密封，结构紧凑，完全绝缘，外形美观，体积仅为箱变(欧式箱变)的1/3左右。无配电室，可直接放置在室内或室外，也可放置在街道和绿化带两侧，保证人身安全，既供电设施，又装饰环境。采用双保险丝全范围保护模式，大大降低了运行成本。它可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性和灵活性。

10kV套筒电缆头在200A负载电流下可多次插拔。它可以在紧急情况下用作负载开关，并具有断开开关的特性。采用国产9型、11型配电变压器，损耗低、噪音低、使用寿命长。

适用范围:箱型变压器将传统变压器的设计集中在箱型外壳内，具有体积小、重量轻、噪音低、损耗低、可靠性高等特点。广泛应用于居民区、商业中心、灯站、机场、厂矿、企业、医院、学校等场所。

使用环境:环境温度:最高温度+40度，最低温度-30度矮型海拔高度:小于或等于1000M温度:日平均不大于95%[%]，月平均不大于90%[%]安装环境:周围空气应无腐蚀性易燃气体、水蒸气等明显污染，安装场所无剧烈震动。

防震:日平均值不大于0.4/s2，垂直加速度不大于0.15mm/s2。安装地点倾角:不大于3°。安装环境:安装在无火灾、爆炸危险、污染严重、化学腐蚀及剧烈振动的场所。如超出上述条件，您可向本公司咨询。

安装环境应无明显污染、爆炸性、腐蚀性气体和粉尘，安装场所应无剧烈振动冲击。地震诱发地面加速度AG:水平方向小于3m/s2，垂直方向小于1.5m /s2(在此范围内的地震问题无需在设计中特别考虑)。
