箱变的主要结构

箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分，箱变前三位字母符号的意义是：Z-组合式；B-变电站；N(W)-户内(户外，可不加)；X-箱式；Y-移动式。

根据实际需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。还可在高压侧加装计量装置。低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。还可装补偿电容器、计量装置等。配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般采用 S11 或干式的等。

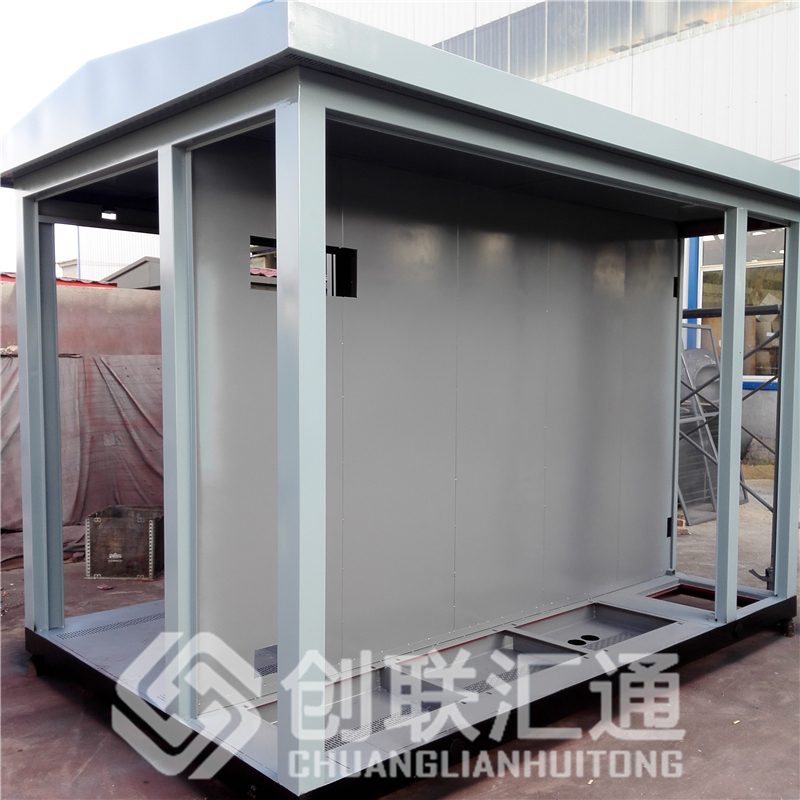

箱体有两种构成方式，即“目”字形布置和“品”字形布置。“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。箱体采用全密封结构。一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面

欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。美式箱变由于变压器冷却片直接对外散热，散热条件相对较好，但其造型较欧式差，其外观难与住宅小区等绿化环境配合。一体化箱变占地更少，优、缺点与美式箱变相似。另外，美式、一体化式箱变现国内只能制造630kVA容量以下的，欧式箱变却可达1250kVA。
