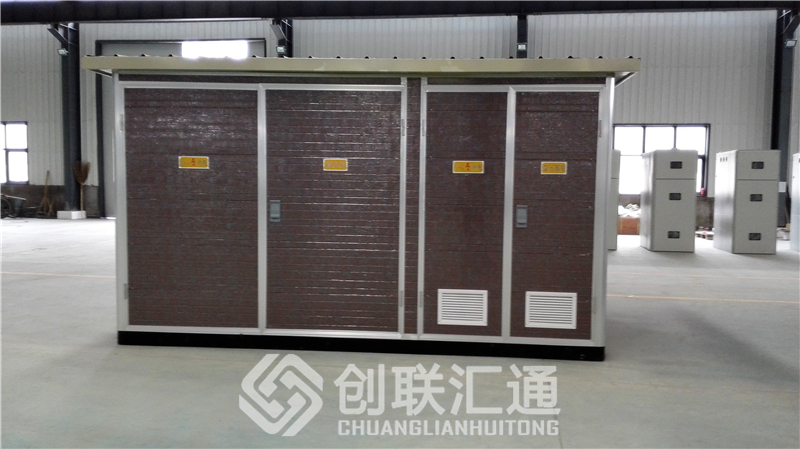

ZB系列欧式箱变组合式变电站

 欧式箱变（组合式变电站）是一种集高压开关设备、变压器、低压配电设备、低压智能开关、无功自动补偿,按一定接线方案组合一体的具有就地或远程操作达到遥控、遥测、遥计、遥调等功能的成套配电设备。

组合式变电站既可用于户外，也可用于户内，广泛应用于工业园区、居民小区、商业中心、公共场所、机场、码头、地铁、宾馆、学校、医院及流动性强的建设施工工地、矿山、油田以及临时用电等场合使用。

组合式变电站具有如下优点:
功能齐全、可靠：能切断短路及负荷电流，能进行全范围的电流保护，高压有环网（包括双电源）、终端、带高压计量等多种供电方式可供选择，具有传统土建型变电站的所有功能。
投入少、占地少、安装简便、见效快：
省钱：比配电变+配电房的资金投入要少；
省地：体积小，约为同容量配电变+配电房体积的1/3或更小；
省时：不到个月即可供货，现场安装简便，现场只需拧紧四个安装螺栓及接好进出线电缆即可。
安全性好：采用全封闭设计，产品外壳接地，外表面无任何带电部件，因此无需绝缘距离,能可靠保证入身安全。
移动方便：根据需要可从某一位置整体搬迁至另一位置。
二、产品型号含义

*注：性能水平代号及特殊使用环境代号均按B73837的规定。
例如: ZBW-630-12/0.4表示变压器容量为630kVA，安装在户外的高压侧电压为12kV，低压侧为400V的组合式变电站。

三、使用环境条件
海拔高度不超过1000m；
环境温度：最高气温+40℃，最低气温-30℃；最高日平均气温+30℃，最高年平均气温+20C；
相对温度：日平均值不大于95%；月平均值不大于90%；
地面倾斜度：不超过3度；
地震强度：地震水平加速度不大于0.4m/s²，地震垂直加速度不大于0.2m/s²；
户外风速：不超过35m/s；
安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动。
可协商供应在特殊环境使用的产品。

四、产品特点
   本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室。高、低压室功能齐全，高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的需求。变压器可选择S9、 S11、 SC以及其他系列低损耗油浸式变压器或干式变压器；低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。

   高压室结构紧凑合理，并具有全面防误操作联锁功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置，另外高、低压室所选用全部元件性能可靠、操作方便,使产品运行安全可靠、维护方便。

   采用自然通风和强迫通风两种方式。变压器室和高、低压室均有通风道，排风扇有温控装置按整定温度自动启动和关闭，保证变压器正常运行。

箱体结构能防止雨水和污物进入，材料选用金属或非金属、铝塑板制作,有间隔隔热功能。具备长期户外使用的条件，确保防腐、防水、防尘，使用寿命长，外形美观。
