浅谈箱式变电站

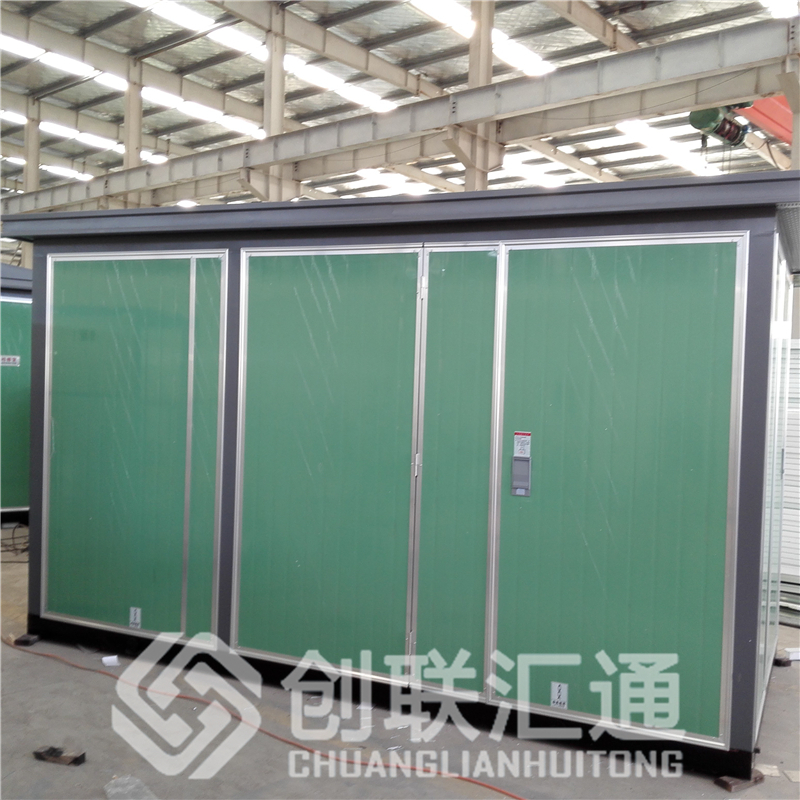

箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案组合在一起，安装在钢结构箱中，特别适用于城网建设与改造，是一种崭新的变电站。

箱式变电站的依据标准为《高压、低压预装式变电站》（GB/T 17467）

箱式变电站的适用范围：
一次侧交流额定电压3.6KV~40.5KV、一般容量为1600kVA以下，工作频率不大于50Hz的公众能接近的在地面上或部分或全部在地下安装户外预装式箱式变电站。广泛应用于变配电站、所、工矿企业、街道两侧、住宅区、高层建筑等户外公共场所的输配电系统。

箱式变电站的产品特点：
箱式变电站是由高压开关设备，电力变压器，低压成套开关设备三部分组合在一起而构成的户外变配电成套装置。高压室有五防措施，安全性高。变压器室采用变压器（油浸式变压器、干式变压器）、低压室有电压进线柜、补偿柜等。二次可采用微机综合自动化系统，可实现无人值守。

箱式变电站的类别：
（一）拼装式变电站。拼装式变电站将高、低压成套装置及变压器装入金属箱体，高、低压配电装置间还留有操作走廊。这种型式的箱式变体积较大，已较少使用。

（二）组合装置型变电站。组合装置型变电站的高、低压配电装置不使用现有的成套装置，而是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体。由于总体设计是按免维护型考虑的，箱内不需要操作走廊。这样可以减小箱式变的体积，这种型式是欧式箱变，是普遍采用的型式。

（三）一体型变电站。一体型变电站就是所谓的美式箱变。它是在简化高、低压控制、保护装置的基础上，将高、低压配电装置与变压器主体一齐装入变压器油箱，使之成为一个整体。这种型式的箱式变体积更小，其体积近似于同容量的普通型油浸变压器。仅为同容量欧式箱变体积的1/3左右。

箱式变电站在我国广大城市、农村、工矿企业、公共建筑设施中会得到广泛的应用，它将以其物美价廉的优点被越来越多的人们所使用，使我国的电网运行水平再上一个新台阶。
