美式箱变与欧式箱变的对比分析
箱式变电站，又叫预装式变电所或预装式变电站，是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱。

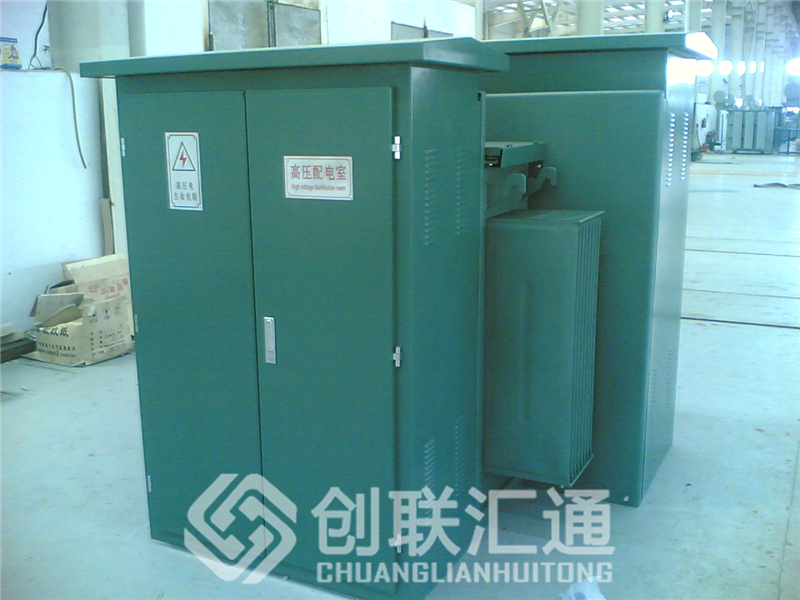

←美式箱变

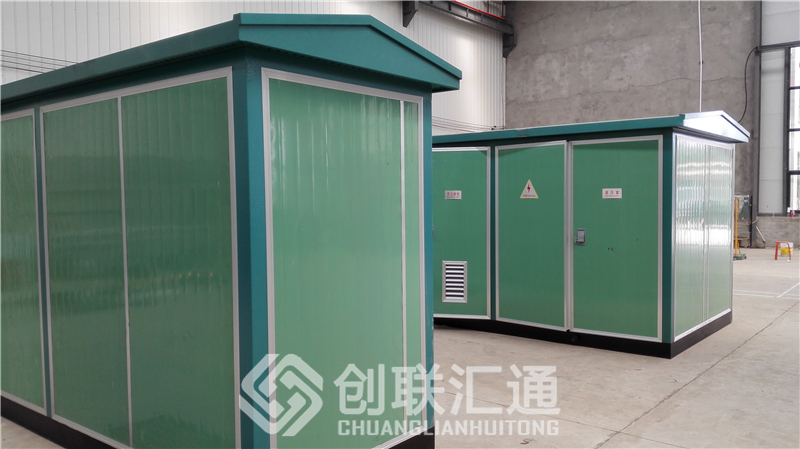

欧式箱变→
目前来说，我们常用的箱式变电站分为美式箱变和欧式箱变两种，它们部分类似又有不同。
相同点
欧式箱变与美式箱变都具有箱变的基本特点：技术先进，组合方式灵活，产品安全可靠，由于工厂预制化大大的缩短了设计制造周期，并且外形美观，极易与周围环境协调一致；减少土建基础费用，投资较少，收效明显；体积小，重量轻，安装移动方便；都由高压室、变压器室和低压室组成。
不同点
1、从电气主接线上看
（1）美式箱变高压采用线变组连接方式，欧式箱变采用单母接线形式；美式箱变高压接线方式仅两种，环网（双电源）或者终端供电。而欧式箱变有独立的高压单元，形式可以根据客户要求定制设置进出线柜、PT柜、计量柜等，更加灵活。
（2）美式箱变设置单台变压器容量一般选用500kVA以下，低压出线电缆4~6路。欧式箱变可根据需求设置1~2台变压器，容量一般选用500~800kVA，箱变低压回路可根据负荷需求定制。
2、从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小，结构紧凑，仅为同容量欧式箱变的1/3左右。
3、从设备布置来看，欧式箱变一般采用目字形布置，美式箱变一般采用品字形布置。
4、从保护方面来看，欧式箱变高压侧采用负荷开关加限流熔断器保护或断路器微机保护。发生一相熔断器熔断时，欧式箱变用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。美式箱变高压侧采用双熔断器保护，插入式熔断器为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器保护箱变内部发生的故障，用于保护高压侧，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。
5、从使用场合来看，欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物，美式箱变适用于对供电要求相对较低的多层住宅和其他不重要的建筑物的用电。
6、从产品及后期维护成本来看，欧式箱变成本比美式箱变成本要高一些。但美式箱变安装使用后，基本上无须维护。
7、从过载能力上看，美式箱变对比欧式箱变过载能力更强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。
结合美式与欧式箱变的特点，在实际的工程中我们要如何选择合适的箱变？我们要综合考虑设备成本，设备安装位置，所带负荷性质等方面。如果预算不是很充裕，现场设备安装位置有限以及所带负荷性质对供电要求较低，我们可以选择美式箱变，除此之外，我们首先考虑的是欧式箱变。就目前的发展形势来看，市场上欧式箱变的使用比例越来越高。在实际工作中，应综合考虑多方面因素，选择最合适的箱变。
