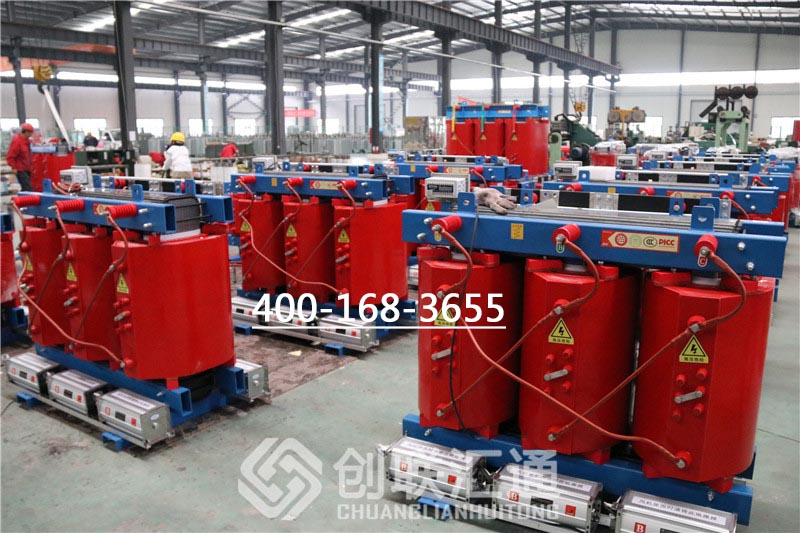

SCB13干式变压器安装与调试

目前，我国干式电力变压器大多为三相固体成型SC 系列，比如：SCB9 系列三相缠绕式变压器，SCB10 系列三相箔式变压器SCB9 系列三相箔式变压器。其电压等级一般都在6-35KV 范围内，最大容量可达3150KVA。对于干式变压器，大家是否想要了解更多呢？下面小编来为大家详细介绍SCB13干式变压器，安装与调试，一起来看看吧！

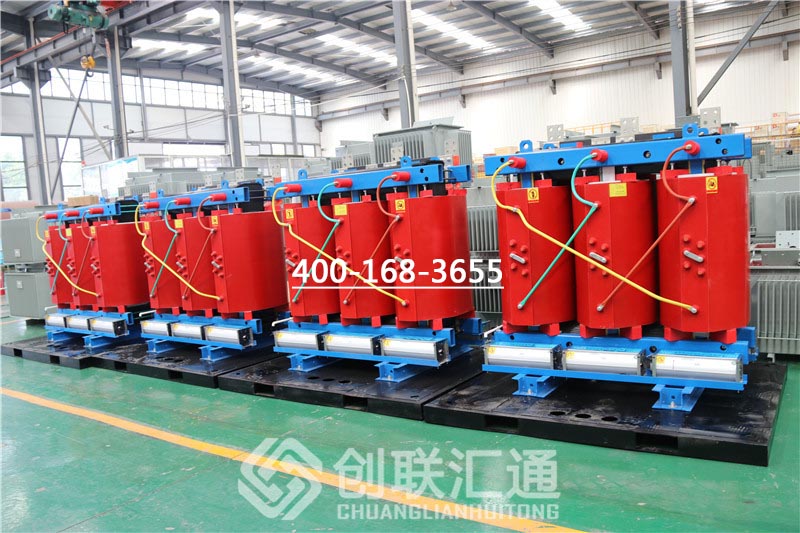

SCB13干式变压器的安装与调试

1、SCB13干式变压器安装前开箱检查

检查包装是否完好，变压器开箱后，核对变压器铭牌数据是否符合设计要求，出厂文件是否齐全，变压器是否完好，是否有外部损坏的迹象，零部件是否发生位移和损坏，电气支撑件或连接线是否有损坏，最后核对备用零部件是否有损坏和短缺。

2、SCB13干式变压器安装

首先检查变压器的基础检查预埋钢板是否水平，钢板底下应没有空穴现象，以保证变压器的基础具有良好的抗震和吸音性能，否则将使安装后的变压器噪声增大。然后，用滚杠将变压器移至安装位置，抽掉滚杠，精确调整变压器至设计位置就位，安装水平度误差符合设计要求。最后在紧靠变压器底座的四角，即预埋钢板上焊接四块短槽钢，使变压器在使用过程中不发生位置移动。

3、SCB13干式变压器接线

接线时应保证带电体之间及带电体对地的最小距离，特别是电缆至高压线圈的距离。大电流低压母线应单独支持，不能直压接在变压器接线端子上，使其产生过高的机械拉力和力矩， 当电流大于1000A 时( 如本工程中使用的是2000A 低压母线)，母线和变压器端子之间必须有一段软连接，以补偿导体的热膨胀冷缩，并隔离母线和变压器的振动。各接线处的电气连接处必须保持必要的接触压力，应使用弹性元件( 比如碟型塑圈或弹簧垫圈)，在紧固连接螺栓时，应使用扭矩扳手，厂家提供的扭矩参考值如表1 所示


4、SCB13干式变压器接地

SCB13干式变压器的接地点在低压侧的底座上，并引出一个专用接地螺栓，上面标有接地标心，变压器的接地必须通过此点可靠地接入保护接地系统。变压器有外壳时，该外壳应与接地系统可靠相连，低压侧采用三相四线制时，中性线应与接地系统可靠相连。

5、SCB13干式变压器运行前检查

检查SCB13干式变压器所有紧固件是否有松动现象，电气连接是否正确可靠，带电体间和带电体对地的绝缘距离是否符合规定，变压器附近应无异物，线圈表面应清理干净。

6、SCB13干式变压器运行前的调试

(1)检查变压器的变比和连接组别，测量高低压绕组的直流电阻，将结果与厂家提供的出厂试验数据相比较。

(2)检查线圈间及线圈对地的绝缘电阻， 若绝缘电阻明显低于设备出厂测量数据，则表明变压器受潮。当绝缘电阻低于1000Ω/V( 运行电压) 时，则变压器必须进行干燥处理。

(3)耐压试验的试验电压应符合规定，做低压耐压试验时，温度传感器TP100 应取出，试验结束后，及时将传感器归位。

(4)当变压器装有风扇时，应将风扇通电运转并确保其运行正常。

7、SCB13干式变压器试运行

SCB13干式变压器经过投入运行前的认真检查后，便可通电试运行。试运行期间，必须特别注意检查以下各点。有无异常声响、噪声和振动。有无焦臭味等异常气味。有无因局部过热造成变色。通风换气是否良好。此外，还应该注意以下几点。

第一，SCB13干式变压器虽然耐潮性强，但由于它一般为敞开式结构，还是容易受潮的，尤其是我国生产的干式变压器绝缘水平较低( 较低绝缘等级)。因此，干式变压器在相对湿度70% 以下运行才能获得较高的可靠性。干式变压器也应避免长期停运，以免严重受潮。当绝缘电阻值低于1000/V( 运行电压) 时，说明变压器严重受潮，应停止试运行。

第二，发电站升压用的干式变压器不同于油浸式变压器，禁止低压侧开路运行，以免因电网侧发生过电压或线路受到雷击，导致传递过电压而将干式变压器绝缘击穿。为了防止传递过电压危害，在干式变压器电压母线侧应加装一组过电压保护避雷器( 如Y5CS 氧化锌避雷器)。
