什么是干式变压器的阻抗电压？低压短路电流又是如何计算？

什么是干式变压器的阻抗电压？变压器的阻抗电压是将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数。

阻抗电压Uk (%)是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一。

在电力系统中，变压器在整个电力的输送过程中起着核心和决定性的作用，很多的开关设备，继保整定，电缆选用等等，都是围绕着变压器的规格来进行的。

为了举例方便，我们这里选用干式变压器作为例子。

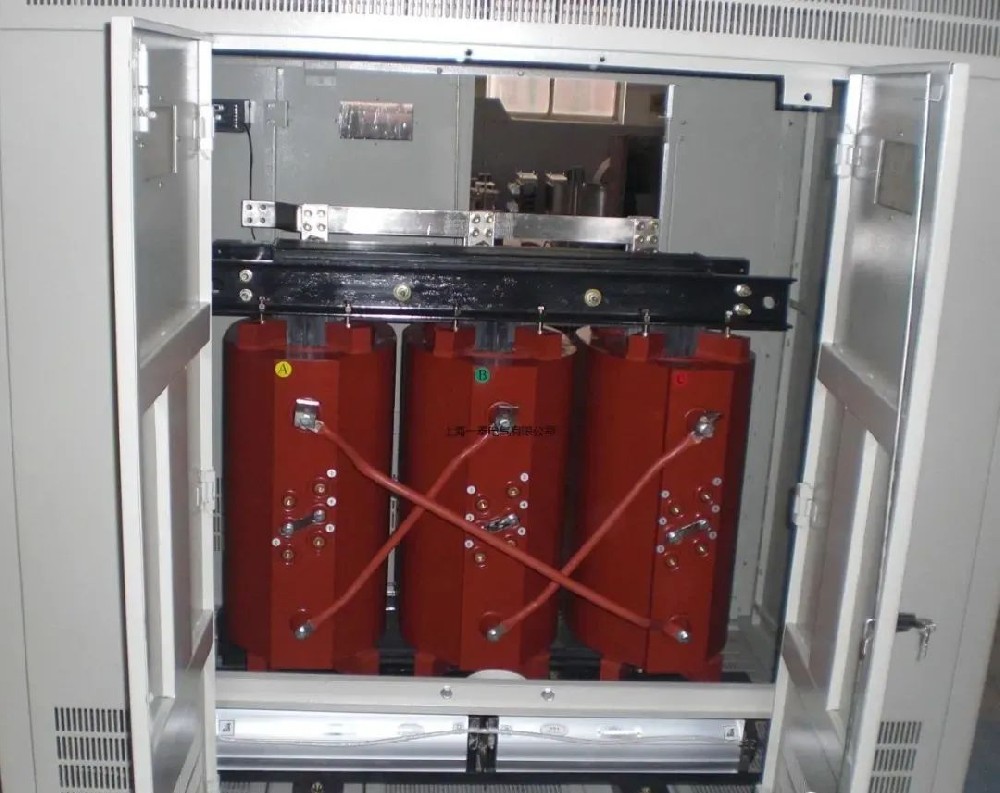

这就是一台普通的干式变压器，可以看到，它的高压侧是采用首尾连接后接出三条线的三角形连接。

一般的干式变压器都是这样表达的：比如：SCB12 630/10

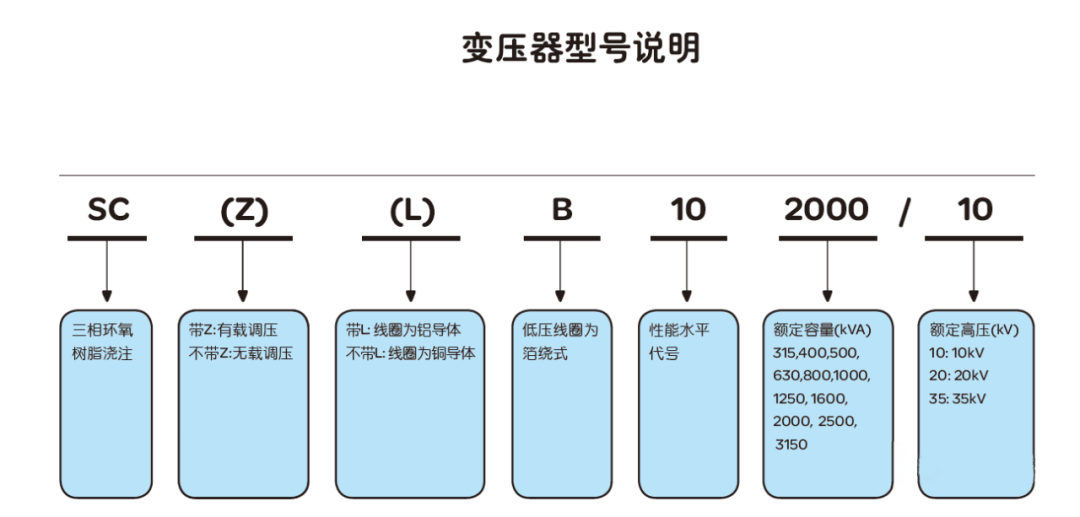

那么这个英文字母组合是什么意思呢？具体如下表：

怎么样，上面的解释你就能知道SCB12 630/10是什么意思了吧？这就是电力的行话，你要是不知道这些行话，那你是不可能成为电力领域专家的。

当然，我们今天要讲的是更深一步，那就是在采购变压器的时候，技术参数里有一个阻抗电压，很多人施工的时候都觉得用不到，那，究竟是什么意思呢？

具体的参数如下表：

在上表中，我们看到630kVA及以下的变压器，阻抗电压为4%，800kVA及以上的变压器，阻抗电压为6%！

那么，什么是阻抗电压呢?

阻抗电压：是指在二次侧直接别时，在一次侧施加额定频率的低电压，当二次侧流过额定电流时，一次侧的加压值，通用百分数形式表示，如Uz%。由此定义可推导得出短路电压的百分数等于短路阻抗的百分数，所以短路电压一般称为阻抗电压。
