详解干式变压器保护系统

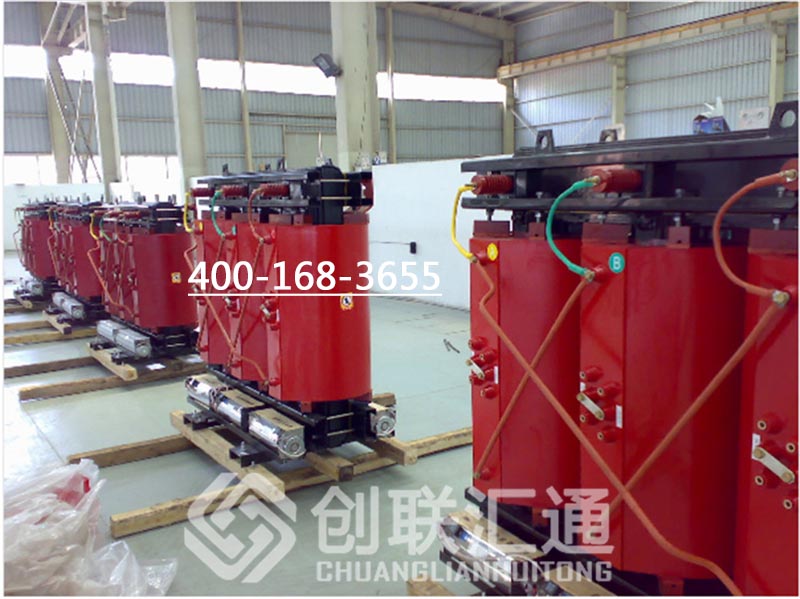

干式变压器因为节能 ，适用于恶劣环境等特点备受青睐。因此现在新建工厂的配电站大多数都使用干式变压器。本文主要从干式变压器的安全保护系统方面，来介绍干式变压器的一些知识。

1、变压器门行程开关
变压器门行程开关有4个，这4个开关的每一组常闭触点都并联接起来，然后进入控制变压器的高压柜的综保装置。
变压器门关闭后，常闭触点都断开，无电信号输入综保。如果任何一个门开启后，常闭触点复位，就有电信号输入综保。
综保里面对这个信号的保护方式可以进行设置。可以设置为开门后高压柜报警，也可以设置为开门后高压柜跳闸，使变压器断电。
2、变压器门电磁锁
变压器门电磁锁有2个，前后活动门各有1个。
该电磁锁没有通电时，按下把手上的按钮，同时逆时针旋转把手，可打开活动门。
变压器通电运行以后，该锁一直通电（电压为AC220V），此时用把手打不开门，以起到防止人员触电的作用。
电磁锁带电的时候要打开门，需用专用钥匙来打开。
3、变压器温度保护系统
该系统由温度传感器、温控器、冷却风机三部分组成。下面咱们来一 一介绍。
（1）温度传感器有3个，分别检测干式变压器A、B、C三相绕组（低压侧绕组）的实时温度
（2）温控器安装于变压器外壳的正面，变压器通电运行以后，温控器循环显示低压绕组A、B、C的实时温度。
温控器可通过按键对变压器的高温报警温度值、超温跳闸温度值进行设置。一般高温报警设为130℃，超温跳闸设为150℃。当变压器温度出现异常时，温控器的报警、跳闸等输出信号进入高压柜综保装置，综保会及时发出报警信号或使真空断路器跳闸以保护变压器。
温控器还可以设置冷却风机的启动、停止温度，以及与其他设备的通讯参数等等。
（3）冷却风机安装于变压器绕组底部，当变压器温度达到风机启动的设定温度时，风机开始工作，给变压器降温，等温度降到设定的停止温度以后，风机停止运行。
一般风机启动温度为100℃，停止温度为80℃。
4、微机保护测控装置
微机保护测控装置就是我们平时所说的综保，它是控制变压器的高压开关柜的重要组成部分，对变压器的保护起到了举足轻重的作用。作为电气维修人员，要运用好综保，重点就在于掌握好综保的参数设置。参数设置中主要有以下几点需好好把握。
（1）高压开关柜是控制线路的，还是控制变压器的，二者有较大区别，要按实际情况进行设置。
（2）高压开关柜内是2PT还是3PT，要根据柜内实际PT的接线方式进行设置，如果设置错的话，综保检测的电压值会有误。
（3）高压柜内CT、PT的变比。
（4）过流一段、过流二段、过流三段定值。
（5）变压器门开动作方式，是报警还是跳闸。
（6）变压器高温报警，超温跳闸要投入。
（7）过负荷定置。
（8）零序过流定值。
