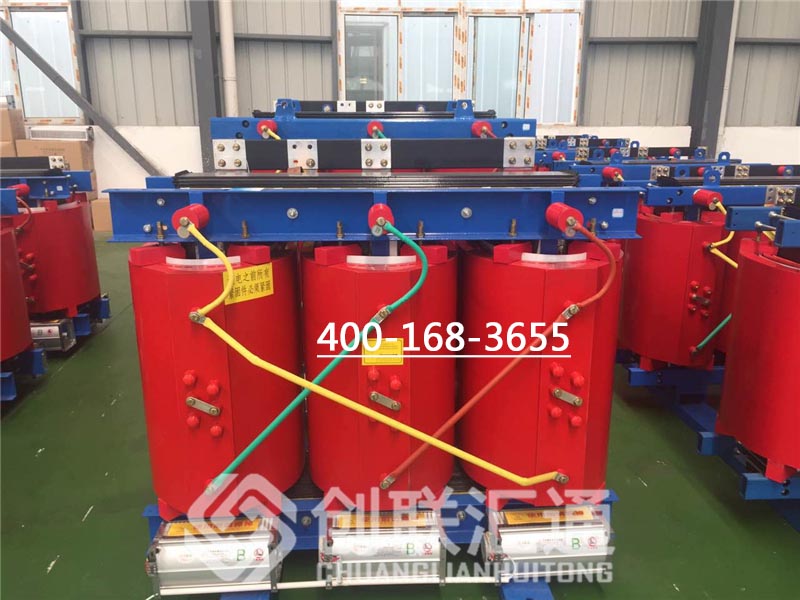

讲解干式变压器的损耗

电力变压器是电力系统中最重要的设备之一，是保证供电可靠性的基础。随着整个国民经济的高速发展，对变压器的需求量还将不断增加。然而随着电力变压器装机量的增加，其自身所消耗的能量也越来越大，这与我国提倡建设节能性社会是不相符合的，有必要采取相应的技术措施来减少变压器自身的损耗，因此研究如何降低变压器铁损的方法就变得非常有必要了。

一、电力变压器的空载损耗

电力变压器的损耗主要包含空载损耗与负载损耗两部分。变压器的空载损耗主要包括铁心材料的磁滞损耗、涡流损耗以及附加损耗几部分，又因为变压器的空载损耗属于励磁损耗，所以与负载无关。

1)磁滞损耗是铁磁材料在反复磁化过程中由于磁滞现象所产生的损耗。磁滞损耗的大小与磁滞回线的面积成正比。

2)涡流损耗。由于铁心本身为金属导体，所以由于电磁感应现象所产生的电动势将在铁心内产生环流，即为涡流。由于铁心中有涡流流过，而铁心本身又存在电阻，故引起了涡流损耗。3)附加铁损。附加铁损是不完全决定于变压器材料本身，而主要与变压器的结构及生产工艺等有关。通常引起附加铁损的原因主要有：磁通波形中有高次谐波分量，它们将引起附加涡流损耗；由于机械加工所引起的磁性能变坏所导致损耗增大；在铁心接缝以及芯柱与铁轭的T型区等部位所出现的局部损耗的增大等。

二、电力变压器的负载损耗

电力变压器在运行时，绕组内通过电流，会产生负载损耗。负载损耗又称铜损，除基本绕组直流损耗外，还有附加损耗。

1)基本铜损。对于小容量的变压器，负载损耗主要是指基本铜损，漏磁场引起的附加损耗比例很小。

2)附加损耗。附加损耗主要有绕组涡流损耗、环流损耗和杂散损耗三种损耗：

(a)绕组涡流损耗。大容量变压器运行时，绕组的安匝会产生很大的漏磁场。所谓漏磁场是指磁通有一部分通过空气，有一部分磁路是铁心。由于绕组的导线处在漏磁场中，漏磁通会在导线中引起涡流损耗。

(b)引线损耗。引线损耗是变压器各引线电阻损耗的总和折算。

(c)杂散损耗。杂散损耗是漏磁通穿过钢结构件(如板式夹件、钢压板、压钉螺栓及油箱壁等)等所产生的损耗。
