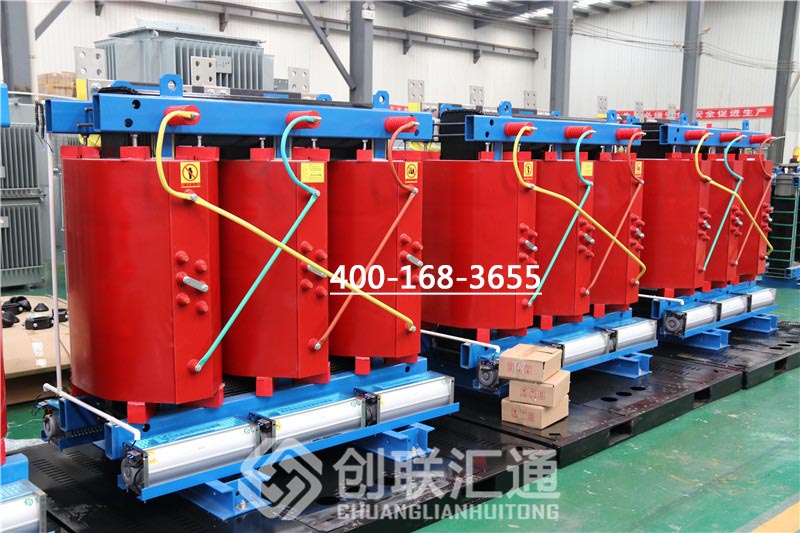

三相干式变压器型号

三相干式变压器通常是指SCB系列，S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为树脂浇注成形固体。B的意思是箔式绕组，如果是R则表示为缠绕式绕组，如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。10的意示是设计序号，也叫技术序号，性能的意思。1000KVA则表示此台变压器的额定容量（1000千伏安）。10KV的意思是一次额定电压（高压），0.4KV意思是二次额定电压（低压）。

干式变压器型号主要有（10-35KV，30-3150KVA），常规变压器：SCB13/12(NX3)/14/18，非晶合金：SCBH15/15（NX3）/17/19，非包封：SGB10/13，有载调压：SCZB10/13，双高压切换：SCB10/13，高原型：SCB10/SCB13等

以下是干式变压器型号所代表的含义。

S-三相

L-绕组为铝线

Z-有载调压

SC-三相环氧树脂浇注

SG-三相干式自冷

JMB-局部照明变压器

YD-试验用单相变压器

BF(C) -控制变压器（C为C型铁芯结构）

DDG-单相干式低压大电流变压器

电力变压器后面的数字部分：斜线左边表示额定容量KVA（千伏安）；斜线右边表示一次侧额定电压KV（千伏）。

符号含义

1.SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏

电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压。

2.scr12-500/10

❶、型号含义：

S──三相

C──浇注成型（干式变压器）

r──缠绕型

12（11,13）──设计序号

500（100）──容量（KVA）

10──额定电压（KV）

m──密闭

❷、型号含义： SCZ(B)14-XXXX/**

SC──三相固体成型 （环氧浇注）

Z--有载调压 B--低压箔式线圈

14──性能水平代号

XXXX──额定容量（kVA）

**──额定高压电压（按额定值填入）

变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

4.SFPZ18-120000/110

指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为18，容量为120000KVA，高压侧额定电压为110KV的变压器。

5.SCB13-2000/10

SC──三相固体成型(环氧浇注)

B──低压箔式线圈

13──性能水平代号

2000──额定容量

10──额定高压电压

6.SCB11-2000/0.4~0.23 Dyn11

此为干式变压器的型号表示

S──代表三相；

C──代表环氧树脂浇注绝缘；

B──配电变压器；

2000──是容量KVA ；

0.4-0.23KV──低压侧额定线电压、额定相电压；

Dyn11──接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度。

其它字母排列顺序及涵义

❶ 绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

❷ 相数，涵义分：单相（Ｄ）；三相（Ｓ）。

❸ 绕组外绝缘介质，涵义分：变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

❹ 冷却装置种类，涵义分：自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

❺ 绕组数，涵义分：双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

❻ 调压方式，涵义分：无励磁调压（不标）：有载调压（Ｚ）。

❼ 线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

❽ 铁心材质，涵义：电工钢片（不标）；非晶合金（Ｈ）。

❾ 特殊用途或特殊结构，涵义分：密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照。
