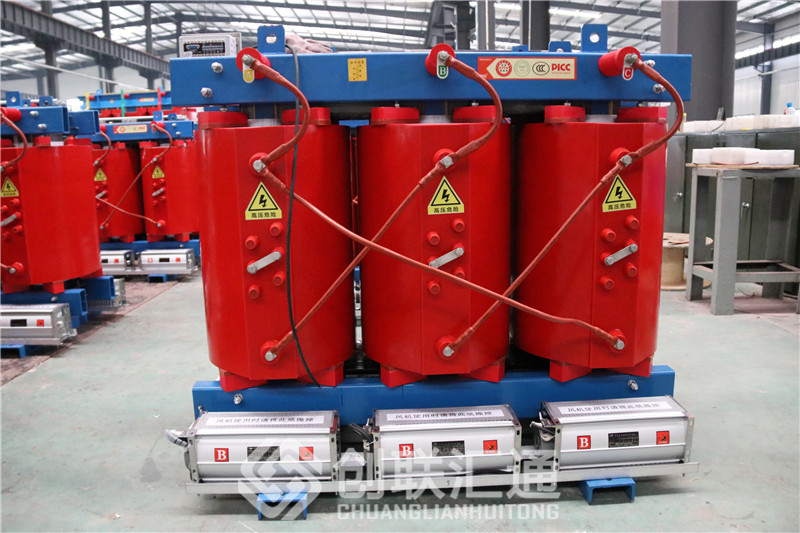

三相干式变压器

三相干式变压器广泛用于工矿企业、邮电、纺织、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、电梯、进口设备及生产流水线的交流稳压电源。同时也适用于电源电压低、波动幅度小的低压配电室。三相干式变压器是各种电源及电气设备的主要部件。

三相干式变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

三相干式变压器工作原理

电磁感应的原理，利用电磁互感应，变换电压，电流和阻抗。

尺寸规格：(长X宽X高)800X650X850(MM)，重量269KG

三相干式变压器组成结构

1、器身（包括铁芯、绕组、绝缘、引线等

2、变压器油

3、油箱

4、冷却装置

5、调压装置

6、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等)

7、出线套管

三相干式变压器重要组成部件

1、铁心材料

变压器使用的铁心材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000。

2、绕制变压器通常用的材料

漆包线，沙包线，丝包线，最常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下最好用Q2型号的高强度的聚脂漆包线。

3、绝缘材料

在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。

4、浸渍材料

变压器绕制好后，还要过最后一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。

三相干式变压器技术参数

额定容量：30至3150KVA

高压：11/10.5/10/6.3KV

低压：0.4KV

阻抗电压：4/4.5%
