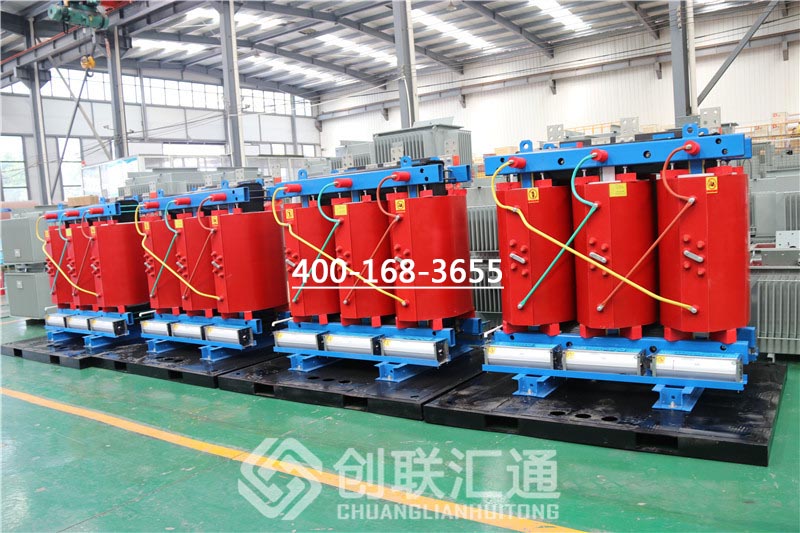

干式变压器的铁芯怎么计算

大家好，今天创联汇通电气的小编给大家分享「干式变压器铁芯如何计算」的知识，如果能碰巧解决你现在面临的问题，我们现在开始吧

干式变压器铁芯截面积的计算公式

1KVA以内的变压器一般采用EI型铁芯的壳式结构,其铁芯截面积按下式计算。

变压器铁芯截面积S=系数K乘以变压器次级计算功率P2的平方根(cm2)

既S2=K2P2(cm2)

式中:

K为经验系数,其值为

变压器次级计算功率P2为0VA到10VA,经验系数K选1.25到1.15

变压器次级计算功率P2为10VA到50VA,经验系数K选1.15到1.1.12

变压器次级计算功率P2为50VA到500VA,经验系数K选1.12到1.10

变压器次级计算功率P2为500VA以上,经验系数K选1

S=ab(cm2)

式中

a为铁芯宽(cm)

b为铁芯净迭厚(cm)

考虑到硅钢片冲制时切口边沿部分的毛刺和片间的绝缘层,铁芯的实际迭厚b'比b大,既

b'=b/ks(cm)

式中:ks为迭片系数.对厚度为0.35mm和0.5mm的硅钢片,ks可取0.94到0.95,若采用成型框架绕制,ks可相应增大至0.96到0.97

上述ks值是假设硅钢片冲制成型后,其切口边沿毛刺不大于0.035mm(此一毛刺高度常作为验收的最低标准)'且装迭时,毛刺按同一方向排列。冲制质量欠佳,装迭时又不注意毛刺方向者,ks值应取0.9或更小。
