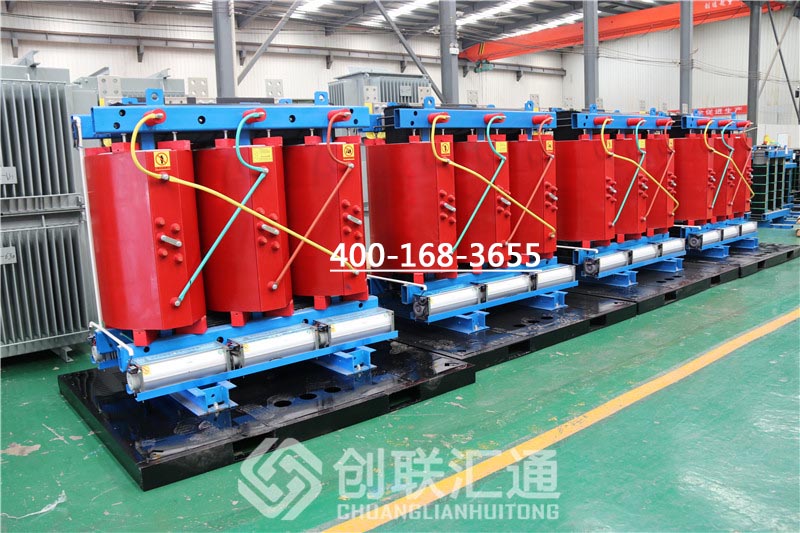

干式变压器的类型

与充液式变压器不同，干式变压器不含液体来散发多余的热量并满足温度分类要求。相反，干式变压器内的线圈是由气体或干绝缘介质构成的。干式变压器有三种常见类型:

这些变压器通过通风口使用自然或风扇辅助循环来维持温度要求。

也称为复合填充或罐装变压器，封装设计将绕组封装在固体绝缘材料(如树脂，砾石，沙子或环氧树脂)的混合物中，以帮助散热。

非通风变压器的全封闭设计适用于大气中可能含有可能损坏变压器的导电、腐蚀性或可燃材料的应用，并通过外壳的表面散发热量。

普通干式变压器

虽然干式变压器主要有三种类型，但也有多种配置可用于满足各种应用需求。四种最常见的配置包括:通用通风、通用封装、全封闭不通风和小型动力中心。

1. 通用通风变压器通常用于商业和轻工业通用应用，有单相和三相两种配置。典型的通风变压器的尺寸范围为15-1000 kVA，一次电压为380-575 V，二次电压为120-240 V。线圈采用铝或铜导体和220°C绝缘材料缠绕。这些变压器在150°C至80°C的温升范围内工作，频率为60或50 Hz。大多数外壳是国家电气制造商协会(NEMA)额定类型1,2或3R

通常用于工业和轻工业通用应用，单相和三相通用封装干式变压器是双绕组型，封装(罐装)在环氧涂层砂和砾石混合物中。典型的封装变压器的尺寸范围为0.05- 75kva，一次电压为380- 575v，二次电压为120- 240v。这些变压器在115°C至80°C的温升范围内工作，频率为60或50 Hz。大多数外壳都是NEMA额定的3R或4X型。

3.全封闭不通风全封闭不通风变压器非常适用于环境中含有可能损坏变压器的导电、腐蚀性或可燃材料，或可能阻塞通风通道的棉绒和灰尘。由于外壳中没有开口，热量通过外壳的表面散失。典型的全封闭不通风变压器的尺寸范围为15 - 300kva，初级电压范围为380 - 575v，次级电压范围为120 - 240v。这些变压器在150°C至80°C的温升范围内工作，频率为60或50 Hz。大多数外壳是NEMA额定型3R, 4X或12。

小型电力中心将封装变压器、内部、一次和二次主断路器集成到一个组件中，以降低成本、占地面积和安装复杂性。小型电力中心变压器的尺寸范围为3 - 30kva，初级电压为380 - 575v，次级电压为120/ 240v(单相)或120/ 208v(三相)。这些解决方案非常适合需要在远程位置使用120伏电压的应用，例如停车场，工作台和建筑工地的临时电源。
