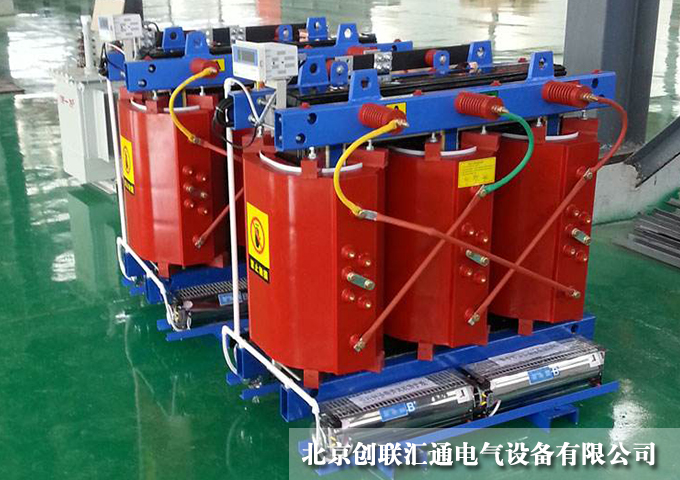

scb10-2500/10变压器参数
scb10-2500/10变压器特征:
1.高压绕组由漆包铜线制成，低压绕组用铜箔缠绕。高压绕组填充玻璃纤维垫，并在真空下用不含填料的进口环氧树脂浇注。凝固后，形成整体，机械强度高，无局部放电，可靠性高。
2，集团燃烧，防爆，无污染环境，环保，可安装在负荷中心。
3，线圈不吸潮，芯片和夹子经过特殊处理后可在1%相对湿度和其他恶劣环境下操作。间歇操作不需要水分处理。
4，抗短路，高雷击影响水平，过载能力大。
5，线圈内外树脂绝缘层薄，散热性能好。冷却方法通常是空气冷却的(a)。风冷系统(af)可配置为任何防护等级的变压器。
6，损耗低，节电效果好，经济实惠，免维护。
7，体积小，重量轻，占地面积小，易于安装。
8.作为新一代干式变压器，sc(b)干式变压器适用于以下场所的供电：高层建筑，商业中心，戏剧防御，医院，工矿企业，海上石油钻井平台，船舶，地铁，车站。机场，发电厂，住宅小区和高层建筑等
scb10-2500/10变压器标准和规格:
1，标准：gb1094，gb6450-86，gb / t10228-1997，符合din42523，iec726
2，容量范围：3o-16000kva
3，电压等级：10kv，35kv
4，压力调节模式：无励磁电压调节或有载调压
5.分接范围：±5%，±2x 2.5%，±4x2.5%
6，频率：50hz或60hz
7，相数：三相或单相
8，结点组标签：yyn0，dyn11或其他
9，短路阻抗：标准阻抗
1o，海拔低于1000m，环境温度低于40度。超过上述条件时，应按标准进行相应的配额调整。
11，较高温升：100k
12.冷却方式：自冷(a)或空冷(af)
13，保护等级：ip00，ip20，ip23
14，绝缘等级：f级
15.绝缘等级：
(1)10kv级产品工频耐压35kv，雷电冲击电压75kv
(2)20千伏级工频耐压50kv，雷电冲击电压125kv
(3)35kv级产品工频耐压70kv，防雷;中等冲击电压170kv
scb10-2500/10变压器参数:
| 规格型号 | 电压组合 | 空载 | 负载 | 短路 | 空载 | 主机 | 外形尺寸（mm） | 轨距 | |||
| 高压（KV） | 分接 | 低压（KV） | 损耗（W） | 损耗 | 阻抗 | 阻抗 | 重量（kg） | 长（L）×宽(w)×高（H） | 长（L）×宽(w)×高（H） | （mm） | |
| （%） | （W） | （%） | （%） | （无防护外罩） | （有防护外罩） | ||||||
| SCB10-100 | 6 | 2. +5 | 0.4 | 360 | 1570 | 4 | 1.7 | 750 | 1050×600×1000 | 1300×1100×1500 | 550×550 |
| SCB10-160 | 6.3 | ±2×5 | 480 | 2130 | 1.5 | 950 | 1120×770×1100 | 1400×1100×1500 | 710×660 | ||
| SCB10-200 | 6.6 | 550 | 2530 | 1.3 | 1150 | 1160×770×1150 | 1450×1100×1500 | 710×660 | |||
| SCB10-250 | 10 | 640 | 2760 | 1.3 | 1350 | 1220×770×1200 | 1500×1150×1500 | 710×710 | |||
| SCB10-315 | 10.5 | 790 | 3470 | 1.1 | 1600 | 1260×770×1250 | 1550×1150×1550 | 710×710 | |||
| SCB10-400 | 11 | 880 | 3990 | 1.1 | 1750 | 1320×770×1300 | 1600×1150×1600 | 710×710 | |||
| SCB10-500 | 1040 | 4880 | 1 | 2050 | 1360×820×1350 | 1650×1200×1650 | 760×710 | ||||
| SCB10-630 | 1170 | 5960 | 6 | 0.9 | 2400 | 1420×820×1400 | 1700×1200×1700 | 760×710 | |||
| SCB10-800 | 1360 | 6960 | 0.75 | 2800 | 1500×980×1550 | 1850×1250×1800 | 920×820 | ||||
| SCB10-1000 | 1590 | 8130 | 0.65 | 3200 | 1550×980×1600 | 1850×1250×1850 | 920×820 | ||||
| SCB10-1250 | 1880 | 9690 | 0.6 | 3800 | 1600×980×1650 | 1900×1250×1900 | 920×820 | ||||
| SCB10-1600 | 2200 | 11730 | 0.6 | 4500 | 1700×980×1700 | 1950×1250×1950 | 920×820 | ||||
| SCB10-2000 | 2740 | 14450 | 0.5 | 5600 | 1800×980×1800 | 2000×1300×2100 | 920×920 | ||||
| SCB10-2500 | 3240 | 17170 | 0.45 | 6300 | 1850×980×1900 | 2100×1300×2300 | 920×920 | ||||
