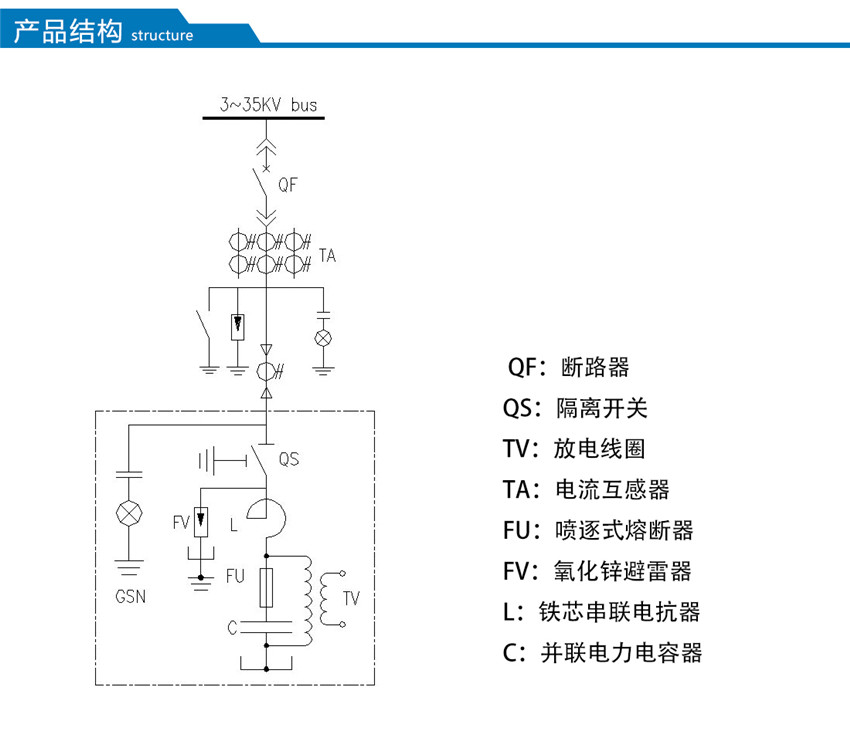

MSCHC型高压无功集中补偿装置，是将固定容量的电容器组 并联连接在配电变压器3~35kV母线上，提供固定容量的容性无功功率，补偿感性无功功率，改善功率因数，稳定系统电压，从而降低线路损耗，提高变压器传输容量，提高整体的电力传输效率。装置由并联电容器、串联电抗器、放电线圈、避雷器、控制和保护装置等组成。主要应用于3~35kV负荷波动不大的交流电力系统中
二.产品特色
1．设备建造费用低、运行和维护简单、运行可靠性高；
2．积木式设计，柜与柜之间硬母排联接，运行可靠，且可扩展柜体数以增加产品容量；
3．每套装置都要进行谐振校验，选择容量时尽量避开谐振放大区，或选择适当的电抗率，以避开谐振条件，确保装置在各种工况下都能安全运行；
4．除采用喷逐式熔断器或内熔丝作为单台电容器的过流保护外，还设有零序电压保护、差压保护、桥差保护、中线不平衡电流保护、双星形不平衡电流和桥差保护混合保护等保护方案可供选择，可使装置长期稳定运。
三.正常使用条件
最高运行电压≤1.1Un；
最大过载电流≤1.35ln；
周围环境温度-25?+45℃；
室内相对湿度不超过90 % (温度为2 5℃时)；
安装地点海拔高度不超过2000m;没有剧烈的振动，垂直倾斜度不超过5度；没有导电性尘埃、火灾、爆炸危险；没有足以腐蚀金属和破坏绝缘的气体。
|
装置型号 |
额定容量（kvar） |
额定电流 A |
电容容量（kvar） 及数量 |
柜体数量 |
柜体总尺寸 Wx Dx H(mm) |
|
MSCHA6(10)- 750/3 |
750 |
65.6(39.3) |
250x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)- 1000/3 |
1000 |
87.5(52.5) |
334x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)- 1200/3 |
1200 |
105（63） |
400x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)-1500/3 |
1500 |
131（78.7） |
250x6 |
1 |
1500x1600x2400 |
|
MSCHA6(10)- 1800/3 |
1800 |
157.4(94.5) |
300x6 |
1 |
1500x1600x2400 |
|
MSCHA6(10)-2100/3 |
2100 |
183.7(110.2) |
350x6 |
2 |
2400x1600x2400 |
|
MSCHA6(10)-2400/3 |
2400 |
210(126) |
400x6 |
2 |
2400x1600x2400 |
|
MSCHA6(10)-3000/3 |
3000 |
262.4(157.5) |
250x12 |
3 |
3600x1600x2400 |
|
MSCHA6(10)-3600/4 |
3600 |
314.9(189) |
300x12 |
3 |
3600x1600x2400 |
|
MSCHA6(10)-4200/4 |
4200 |
367.4(220.4) 9 |
350x12 |
4 |
5000x1600x2600 |
|
MSCHA6(10)-4800/4 |
4800 |
420(252) |
400x12 |
4 |
5000x1600x2600 |
|
MSCHA6(10)-5400/5 |
5400 |
472.4(283.4) |
300x18 |
5 |
5700x1600x2600 |
|
MSCHA6(10)-6000/5 |
6000 |
524.9(314.9) |
334x18 |
5 |
5700x1600x2600 |
|
MSCHA10-7200/5 |
7200 |
--(377.9) |
400x18 |
5 |
5700x1600x2600 |
|
MSCHA10-8100/5 |
8100 |
--(425.2) |
450x18 |
5 |
5700x1600x2600 |
|
MSCHA10-9000/5 |
9000 |
--(472.4) |
500x18 |
5 |
5700x1600x2600 |
