gcs双电源柜 gcs型抽屉式低压开关柜

　　G-GCS型装置共有辅助电路方案120个。

　　直流操作部分的辅助电路方案，主要用于发电厂变电站的低压系统，适用于20MW及以下和300及以上容机组低压系统，工作(备用)电源进线，电源馈线和电动机馈线的一般控制方式。

　　交流操作部分的辅助电路方案主要用于发电厂变电所的低压系统。有6种适用于双电源控制操作控制的组合方案。并设用操作电气连锁备用自投、复等控制电路、工程设计中可以直接采用。直流控制电源为直流220V或110V，交流控制电源为交流380V或220V。

　　由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用说电信号灯时采用。

　　电度表的安装地点电压的引进方法及其他安装使用要求。

　　母线

　　为提高母线动热稳定能力和改善接触的升温，装置全部采用TMY-T2系列铜排，铜排的连接部分必须搪锡，推荐采用全长搪锡，也可选用全长罐银铜母线。

　　A)、水平母线

　　水平母线置于柜后母线隔离室内，3150A及以上为上下双层布置，2500A及以下为单层布置，每相由4条或2条目排组成，大大提高了母线的短路强度。装置水平母线选用详见表。

　　B)、垂直母线

　　用于抽屉柜的垂直母线采用“L”形搪锡母线

　　L型母线规格(mm)：(高X厚)+(底X厚)

　　(50×5)+(30x5)

　　额定电流1000A

　　C)、中性接地母线

　　采用硬铜排，贯通水平中性接地线(PEN或接地+中性线PE)

产品图片

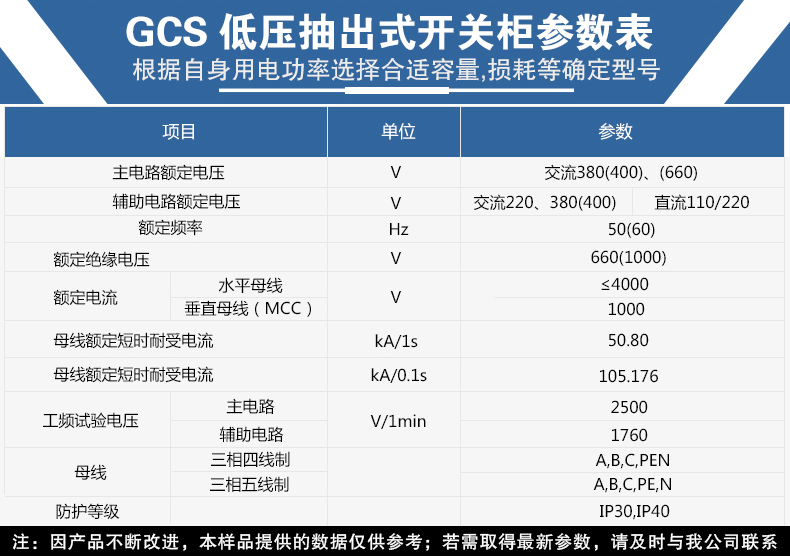

产品参数
