SVR线路自动有载调压器

【额定容量】：31500-180000kva 【额定电压】：35kv

【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

自动控制器是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成，应用了计算机技术、电子技术、采用军品级控制芯片、可靠性高，抗干扰能力强可适应户外恶劣环境。

全国24小时销售热线:13263317831

一、概述
我公司生产的SVR型线路自动调压变压器原理是SVR与10kV 柱上无功自动补偿装置GWJ配合使用，可有效地解决线路电压低及无功电源不足的问题。SVR 能有效地调节电路电压， GWJ无功补偿装置能有效补偿无功，提高功率因数，降低线损，其效果相当于一个简易的柱上变电站，而造价仅为常规变电站的1/6～1/10。而成本只有变电站的1/6,1/7，而且无需工作人员值班维护。
二、产品优势
SVR线路自动调压器工作原理 SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。自耦变压器的整个线圈分为三部分：串励线圈、并励线圈，控制线圈。其中，串励线圈是一个有多个抽头的绕组，这些抽头通过有载分接开关的不同接点串联在输入输出之间，改变分接位置,从而改变自耦变压器变比，达到调整电压的目的；并励线圈为自耦变压器的公共绕组，产生传递能量的磁场；控制线圈为控制器提供工作电源和采样信号。有载分接开关，是可在带负载的情况下转换接点的开关。在自动调压器中，串联绕组的抽头接在有载分接开关的不同接点上，可以通过转换接点调节变压器变比来改变其输出电压

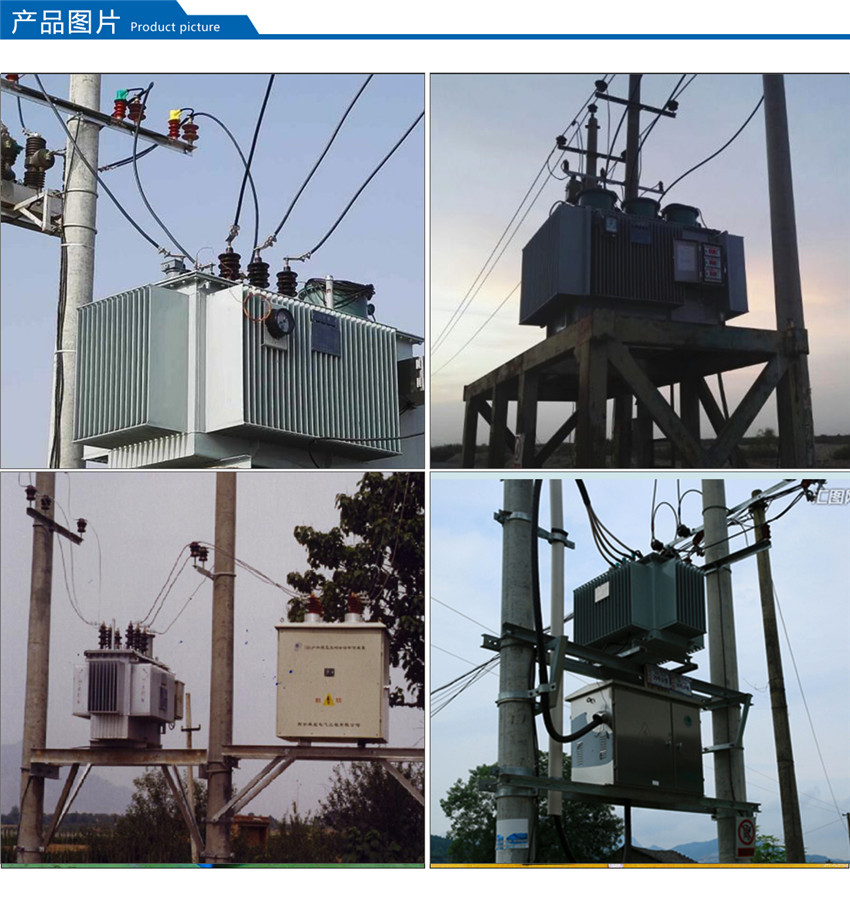

产品图片

产品参数

额定容量	电压组合及分接范围		联接组	空载损耗(Kw)	负载损耗 (kW)	短路阻抗 (%)	空载电流 (%)
额定容量	高压	低压	联接组	空载损耗(Kw)	负载损耗 (kW)	短路阻抗 (%)	空载电流 (%)
31500	*220 242 ±8×1.25% (8×1.5%)	6.3 6.6 10.5 11 35 38.5	Ynd11	37	135	12-14	0.77
40000				44	158		0.70
50000				51	189		0.63
63000				61	221		0.63
90000				79	288		0.56
120000		10.5 *11 35 38.5		96	347		0.56
150000				112	405		0.49
180000				130	459		0.49

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
