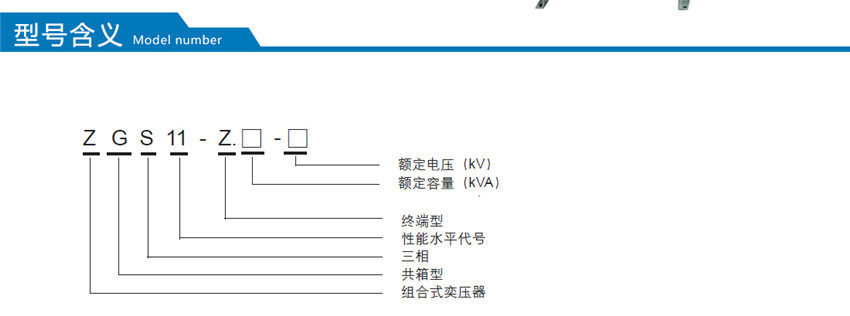

ZGS11-Z自动调容调压变压器

ZGS11-Z-型变压器是根据城、农网建设改造的要求，本着经济、合理、安全、可靠的原则设计的自动调容调压组合式变压器。该产品适用于交流50Hz、额定电压10/0.4kV智能化配电台区，结构合理、实用性强、节能效果显著，对于保障配电系统安全运行，提高供电质量具有深远的意义。

主要特点

1.自动调压功能

变压器本体油箱内配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。调压分接范围为额定电压的±5%。

2.自动调容功能

变压器本体油箱内配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。

3.微机保护方式的过流及短路保护功能

线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。

4.双级漏电保护功能

低压配电管理终端具有漏电保护功能，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。

5.就地及远程电动停送电功能

变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。

6.无功补偿功能要求

变压器智能监控单元内配置低压无功精细补偿隔室，实现级差不大于1kvar的分相分级精细无功自动补偿，采用共分结合优化补偿方式,投切开关采用同步编码开关组，具有投入无涌流，切除无弧光，投切无谐波污染的特点。

7.电能计量功能

设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。电表和计量电流互感器由用方自备。

8.GPRS无线“四遥”与配电监测

变压器智能监控单元包含支持GPRS无线通讯和配电监测功能的低压配电管理终端，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方式遥控、遥信、遥调和调测“四遥”功能。
