盐浴炉变压器

【额定容量】：50-2500kva 【额定电压】：35kv
【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

(1) 安装地点:户内/户外。
(2) 海拨高度:2000m及以下(≥2000m采用高原型)。
(3) 环境气温:-25℃～+45℃。
(4) 月平均最大相对湿度：90%(25℃时)

全国24小时销售热线:13263317831

盐浴炉变压器

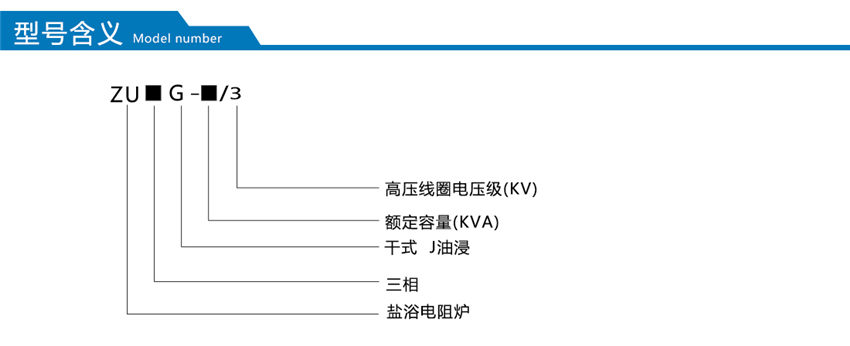

盐浴炉变压器型号含义
一、概述

机械零件和工具的质量及其机械和物理化学的性质,在很大程度上与各个生产阶段中所采用的热处理有关.目前盐浴炉热处理设备在我以被广泛采用于机械制造工业,提高金属零件和工具的质量.本系列产品容量自25千伏起至200千伏安为止,系于盐浴炉配套使用.

二、结构特征

本系列产品初级出线端引至接线板以供电源引入,其分接头引至分接开关.次接用裸铜导电排引出,以便和盐浴炉电极相连接.变压器铁心一律采用心式铁心,由电工硅钢片迭积而成,铁柱采用多级阶梯形的圆截面,铁轭采用矩形截面.在上、下铁轭的两侧利用槽(角)钢作为夹件,通过夹轭螺杆以达到压紧铁心的目的,在变压器铁芯上装有无载分接开关,次级电压的途换借无载分接开关变换初级匝数而得.整个变压器有防护罩,并有可吊起整个器身的起重吊环.

ZUDG（J）、ZUSG（J）盐浴炉变压器系列采用空气自冷（或油冷）结构,系列表中有"*"标记者每8小时内仅使用1.5小时.

三、产品用途

ZUDG（J）、ZUSG（J）盐浴炉变压器系列适用于额定功率为50HZ的交流线路上作为调节盐浴电源使用。

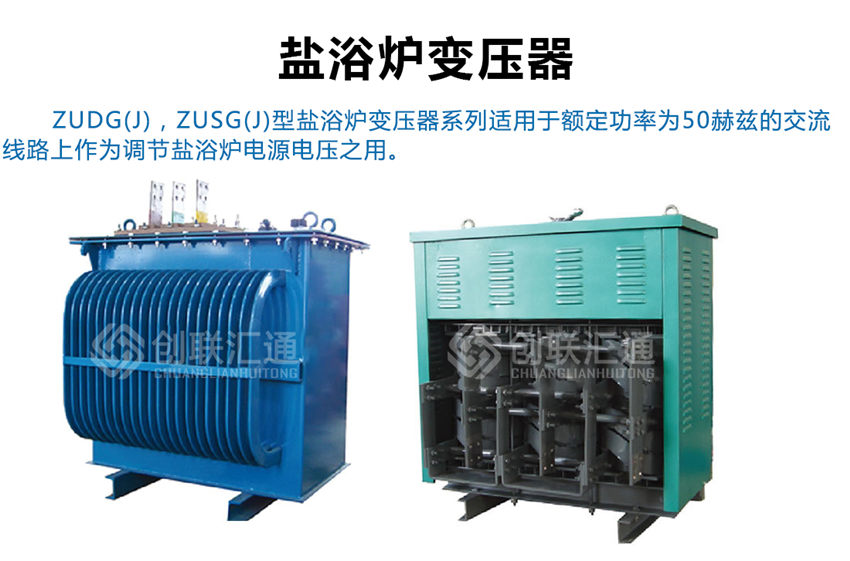

产品图片

产品参数

型号	相数	额定电压		电流(A)		损耗(W)		短路阻抗	连接组别
型号		一次(V)	二次(V)	高压	低压	空载	负载	短路阻抗	连接组别
ZUDG-25(J)	1	380	12.5 14.8 17.4 25 29.6 34.8	39.6 48 56.8 79 96 114	1250	140	820	8	I.io
ZUSG-35(J)	3	380	6.69 8.37 10.45 11.6 14.5 18.1	24.6 30.6 38.5 42.7 53.5 66.7	1400	240	1100	6	Y.D-d-11-12
ZUSG-50(J)	3	380	11.7 14.7 18 20.4 25.4 31.5	43.3 54.5 66.6 75.9 94.5 117	1400	280	1550	7	Y.D-y-12-11
ZUDG-50(J)	1	380	11.2 12.7 14.6 17.3 22.4 25.4 29.2 34.6	44.2 63.5 76.8 102 132.5 156 173 213.6	2315	250	1450	12	I.io
ZUSG-75(J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	60 67.5 86.5 102 114 125 142 159.5	2190	350	2000	12	Y.D-Y-12-11
ZUSG-100 (J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	87.5 98.8 114.5 134.5 152 171 197.5 212.5	2950	450	2600	12	Y.D-Y-12-11
ZUSG-150(J)	3	380	11.2 12.6 14.7 17.3 19.3 21.9 25.2 30	129.6 147.8 171.8 202.7 226 250 276 318	4460	650	3500	13	Y.D-Y-12-11
ZUSG-200 (J)	3	380	12.6 15 17.3 19.6 21.8 26 30 34	176 209 240 273 304 362 418 462	5500	820	4150	12	Y.D-Y-12-11
ZUSJ-250	3	380	11.5 13.5 15 20 23.5 26	218 256 285 380 447 494	7200	1020	5100	14	Y.D-Y-12-11

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
