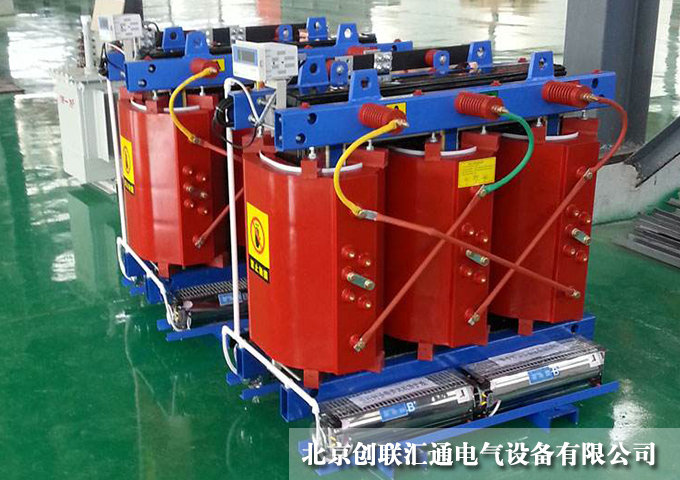

scb10 800kva变压器参数
1。线圈采用铜线或铝箔缠绕，无纺布和亚胺膜线为原料。非织造织物和亚胺薄膜丝具有相对的绝缘厚度。更薄，耐高压等，是卷绕电气产品的理想卷绕材料，体积小，产量大，可靠性高。高压，环氧树脂无填料真空干燥，脱气除湿，整体铸造，机械强度高，耐短路，抗冲击性强。
2.高压绕组和中间分接头的较好端嵌有铜插件。钢材好，易移，美观整洁。
3.芯体采用新型WISCO 120冷轧硅钢片，45度全倾斜多步缝。表面覆盖有树脂绝缘涂层，以防止潮湿，生锈和噪音。
4。铁芯，夹具和线圈由弹性构件夹紧，使得线圈处于稳定的压缩状态以减少噪音。
5.SCB10环氧树脂浇注型泰鑫干式变压器是根据自冷却设计的。整个铸件的高(低)压力线圈壁预留有纵向通风管道，并可配备强制风冷装置(冷却风扇)。强制风冷后，输出容量可提高20%。
6.使用恒温器，将铂电阻器(Pt100)放置在低压线圈顶部的预埋孔中。为了监测变压器绕组的温升，冷却风扇自动启动和停止，并提供故障报警，超温报警和超温跳闸功能，为泰信干燥提供可靠的过载保护装置 - 型变压器，从而提高干式变压器运行的安全性。
scb10 800kva变压器结构特点：铁芯：铁芯选用新型WISCO 120优质冷轧硅钢片，三阶全倾斜接头结构，芯柱采用F级无纬绑扎，铁芯表面采用环氧树脂封装，减少空载损耗(空载损耗可达到负差)，空载电流和铁皮噪声，以及夹子和闭合的特殊表面处理 - 配件进一步改善了产品的外观质量。温控系统和风冷系统：采用横流顶吹冷却风扇，具有噪音低，风压大，外形美观的特点，提高了变压器的过载能力。
温度控制采用智能温度控制器，提高变压器运行的安全性和可靠性。
保护外壳和出线母线：保护外壳为变压器提供进一步的安全保护，防护等级为IP20，IP23等。外壳材料为铝合金，冷轧钢板，不锈钢等供用户选择。可以使用用于低压出线，侧出线和顶出线的标准母线排放线，并且用户还可以设计特殊的出口模式
干式变压器执行标准：
GB1094.11-2007干式电力变压器
GB / T10228-2008干式电力变压器技术参数及要求
GB1094.10-2003电力变压器第3部分：绝缘等级，绝缘试验和绝缘气隙
JB / T10008-2004 6~500KV级变压器声级
scb10 800kva变压器参数：
| 规格型号 | 电压组合 | 空载 | 负载 | 短路 | 空载 | 主机 | 外形尺寸（mm） | 轨距 | |||
| 高压（KV） | 分接 | 低压（KV） | 损耗（W） | 损耗 | 阻抗 | 阻抗 | 重量（kg） | 长（L）×宽(w)×高（H） | 长（L）×宽(w)×高（H） | （mm） | |
| （%） | （W） | （%） | （%） | （无防护外罩） | （有防护外罩） | ||||||
| SCB10-100 | 6 | 2. +5 | 0.4 | 360 | 1570 | 4 | 1.7 | 750 | 1050×600×1000 | 1300×1100×1500 | 550×550 |
| SCB10-160 | 6.3 | ±2×5 | 480 | 2130 | 1.5 | 950 | 1120×770×1100 | 1400×1100×1500 | 710×660 | ||
| SCB10-200 | 6.6 | 550 | 2530 | 1.3 | 1150 | 1160×770×1150 | 1450×1100×1500 | 710×660 | |||
| SCB10-250 | 10 | 640 | 2760 | 1.3 | 1350 | 1220×770×1200 | 1500×1150×1500 | 710×710 | |||
| SCB10-315 | 10.5 | 790 | 3470 | 1.1 | 1600 | 1260×770×1250 | 1550×1150×1550 | 710×710 | |||
| SCB10-400 | 11 | 880 | 3990 | 1.1 | 1750 | 1320×770×1300 | 1600×1150×1600 | 710×710 | |||
| SCB10-500 | 1040 | 4880 | 1 | 2050 | 1360×820×1350 | 1650×1200×1650 | 760×710 | ||||
| SCB10-630 | 1170 | 5960 | 6 | 0.9 | 2400 | 1420×820×1400 | 1700×1200×1700 | 760×710 | |||
| SCB10-800 | 1360 | 6960 | 0.75 | 2800 | 1500×980×1550 | 1850×1250×1800 | 920×820 | ||||
| SCB10-1000 | 1590 | 8130 | 0.65 | 3200 | 1550×980×1600 | 1850×1250×1850 | 920×820 | ||||
| SCB10-1250 | 1880 | 9690 | 0.6 | 3800 | 1600×980×1650 | 1900×1250×1900 | 920×820 | ||||
| SCB10-1600 | 2200 | 11730 | 0.6 | 4500 | 1700×980×1700 | 1950×1250×1950 | 920×820 | ||||
| SCB10-2000 | 2740 | 14450 | 0.5 | 5600 | 1800×980×1800 | 2000×1300×2100 | 920×920 | ||||
| SCB10-2500 | 3240 | 17170 | 0.45 | 6300 | 1850×980×1900 | 2100×1300×2300 | 920×920 | ||||
