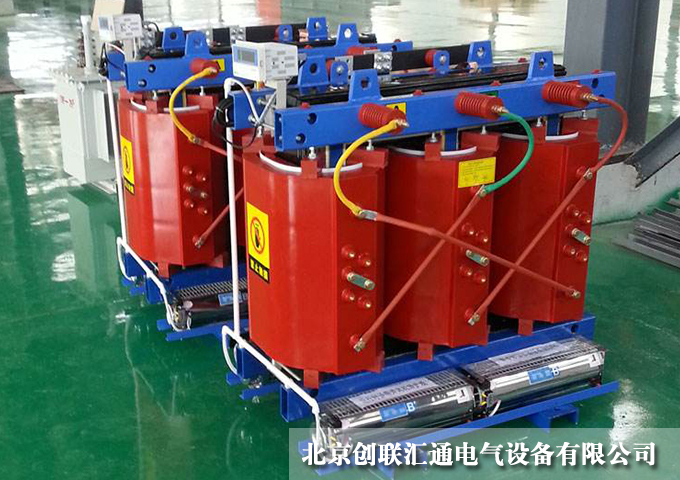

scb10系列干式变压器

　scb10系列干式变压器的含义：

　　变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心(磁芯)。干式变压器采用空气作为冷却介质，利用空气流动为变压器降温。是一种电气强度、机械强度、耐热强度很高的电力变压器。适用于各种工业与民用应用场所。

　　传统干式电力变压器结构 变压器铁芯采用高导磁性、低能耗，冷轧晶粒取向的高品质硅钢片制造，采用45°全斜接缝，多级步进叠接结构。铁轭采用无孔夹紧结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂密封以防潮防锈。要求铁芯尽量降低空载损耗、空载电流及噪音。

　　变压器的高压侧绕组采用铜线和铜箔绕制，采用层式结构。层间为多层绝缘薄膜，内外缠绕多层玻璃纤维网格布增强，在高真空状态下浇注添加石英粉填料的环氧树脂，经固化形成密封整体。局部放电量不大于5pC。低压侧绕组采用铜箔绕制，层间采用半固化绝缘材料，引线母排与铜箔用自动气体保护焊接，内外缠绕玻璃纤维网格布增强，在高真空状态下浇注添加石英粉填料的环氧树脂或端部填充环氧树脂，经固化形成密封整体。高、低压线圈均采用直接绕制工艺，要求铁芯与高、低压线圈三者之间结合紧密，具有较强的抗短路能力。变压器绝缘系统的耐热等级为主要有F级和H级。

　　scb10系列干式变压器作用

　　干式变压器是发电厂和变电所的主要设备之一。变压器的作用是多方面的不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。总之，升压与降压都必须由变压器来完成。在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。利用变压器提高电压，减少了送电损失。

　　scb10系列干式变压器是由绕在同一铁芯上的两个或两个以上的线圈绕组组成，绕组之间是通过交变磁场而联系着并按电磁感应原理工作。变压器安装位置应考虑便于运行、检修和运输，同时应选择安全可靠的地方。在使用变压器时必须合理地选用变压器的额定容量。变压器空载运行时，需用较大的无功功率。这些无功功率要由供电系统供给。变压器的容量若选择过大，不但增加了初投资，而且使变压器长期处于空载或轻载运行，使空载损耗的比重增大，功率因数降低，网络损耗增加，这样运行既不经济又不合理。变压器容量选择过小，会使变压器长期过负荷，易损坏设备。因此，变压器的额定容量应根据用电负荷的需要进行选择，不宜过大或过小。
